Печатная плата (PCB)является основой практически всех электронных устройств — от потребительских гаджетов до промышленных систем управления. Плата обеспечивает механическую поддержку и электрическое соединение между электронными компонентами. В современном мире электроники дизайн, материал и качество изготовления печатной платы имеют решающее значение для производительности, надежности и стоимости.
Они обеспечивают компактный, повторяемый и надежный способ соединения компонентов.
Они обеспечивают целостность сигнала, распределение мощности и управление температурным режимом.
Благодаря таким тенденциям, как миниатюризация, 5G, искусственный интеллект и Интернет вещей, передовые печатные платы (например, HDI, жестко-гибкие) становятся центральными для инноваций.
По прогнозам, к 2032 году мировой рынок печатных плат достигнет примерно 117,53 миллиардов долларов США, что отражает высокий спрос.
При выборе печатной платы вы обычно сталкиваетесь с выбором междуFR4 (жесткий)иRigid-Flex (гибрид жесткого + гибкого). Выбор зависит от механических, электрических и конструктивных ограничений вашего продукта. Ниже приведены вопросы «как/почему/что», которые помогут вам принять решение:
| Рассмотрение | Ключевой вопрос | Типичное руководство |
|---|---|---|
| Механическое напряжение и изгиб | Насколько сильно будет прогибаться плата за свой жизненный цикл? | Используйте Rigid-Flex, если необходимо частое сгибание или складывание; FR4, если доска остается плоской. |
| Ограничения по пространству и весу | Почему вес и компактность имеют решающее значение? | Rigid-Flex может уменьшить потребность в разъемах и межплатной проводке, экономя место и вес. |
| Стоимость и доходность | Каков ваш бюджет и ожидаемый объем? | FR4 проще и экономичнее при больших объемах; Rigid-Flex имеет более высокую сложность процесса и стоимость. |
| Целостность сигнала и количество слоев | Сколько слоев/насколько плотны ваши следы? | Оба могут поддерживать большое количество слоев, но вариант «жесткая гибкость» может помочь при трассировке в ограниченном пространстве. |
| Тепловая, Вибрация, Надежность | Почему приоритет отдается долговечности и надежности? | Rigid-Flex часто лучше справляется с ударами и вибрациями, но его необходимо тщательно проектировать. |
Давайте теперь подробно рассмотрим оба варианта.

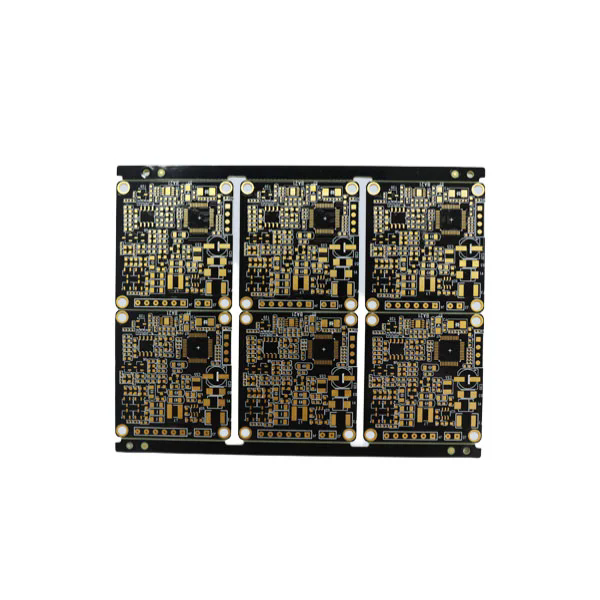

FR4 — наиболее часто используемая подложка для жестких печатных плат. «FR» означаетОгнезащитный, а «4» — марка материала. Он состоит из тканого стекловолокна со связующим из эпоксидной смолы.
Ниже представлена таблица типичныхПечатная плата FR4параметры (эти цифры могут различаться в зависимости от поставщика и класса Tg):
| Параметр | Типичное значение/диапазон | Примечания/Важность |
|---|---|---|
| Диэлектрическая проницаемость (Дк) | 3,8–4,8 (при 1 МГц) | Влияет на управление импедансом и задержку сигнала. |
| Коэффициент рассеивания (Df) | ~0,009 (при 1 МГц) | Тангенс потерь: потери сигнала на высокой частоте. |
| Электрическая прочность | 800–1800 В/мил | Диэлектрическая пробойная прочность. |
| Tg (температура стеклования) | 130 °С, 140 °С, 150 °С, 170 °С | Более высокая Tg обеспечивает лучшую термическую надежность. |
| Толщина доски | 0,4–3,2 мм (общий) | Зависит от механических/посадочных ограничений. |
| Толщина меди | 1 унция (≈35 мкм), 2 унции, 3 унции, 4 унции | Более тяжелая медь для путей с более высоким током. |
| Минимальная трассировка/интервал | ~4 мил (0,1 мм) или лучше | Зависит от производственных возможностей. |
| Чистота поверхности | ENIG, HASL, OSP, Immersion Ag и т. д. | Влияет на паяемость, надежность. |
Бытовая электроника (смартфоны, носимые устройства, бытовая техника)
Промышленные платы управления, платы AD, источники питания
Когда доска остается плоской, без необходимости складывания или изгиба
Невозможно согнуть или сгибать без риска растрескивания или расслоения (из-за жесткой структуры стекло+эпоксидная смола)
Для компактной многосегментной электроники, требующей гибких межсоединений, может быть предпочтительным жестко-гибкий вариант.

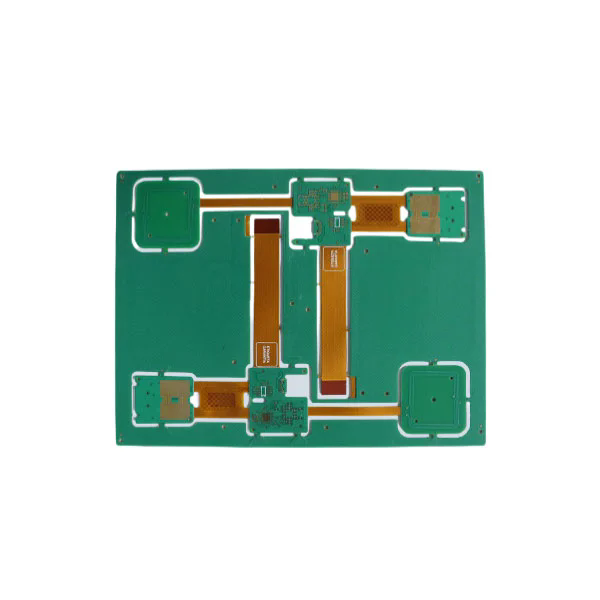

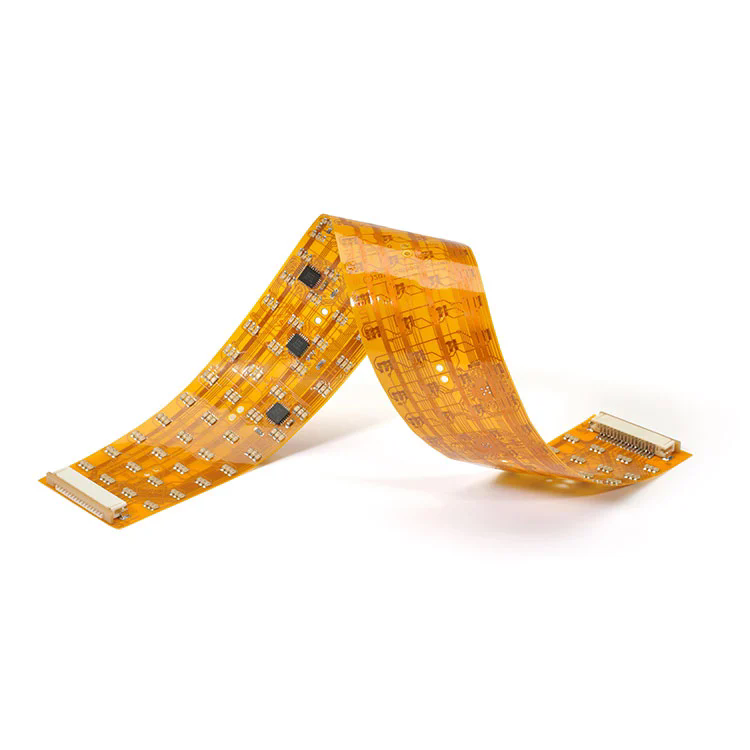

Жестко-гибкая печатная платаобъединяет секции жесткой схемы (обычно FR4) и секции гибкой схемы (полиимид, полиэстер и т. д.) на одной интегрированной плате. Он позволяет сгибать, складывать и создавать трехмерную конструкцию, сохраняя при этом жесткую опору для монтажа компонентов.
При проектировании необходимо тщательно учитывать гибкие зоны (радиус изгиба, наложение слоев, медные переходы).
Жесткие и гибкие слои ламинируются посредством контролируемой обработки склеиванием и адгезией.
Типичные гибкие материалы: полиимидные пленки, покровные пленки, клеевые слои.
Угол сгиба на слой ограничен (например, полиимид часто ~ 0,5–2 ° на слой).
Из отраслевых ссылок:
| Элемент | Параметр/возможность | Примечания |
|---|---|---|
| Толщина жесткой и гибкой доски | от 0,25 мм до 6,0 мм (комбинированный) | Зависит от комбинации слоев и структуры |
| Слои | До 32 слоев в некоторых дизайнах. | Многослойное сочетание жесткого и гибкого |
| Минимальная трассировка/интервал | 0,075 мм / 0,075 мм (≈ 3 мил) | Гибкая область высокой плотности |
| Минимальный размер отверстия/размер колодки | 0,10 мм/0,35 мм | Для микроотверстий, сквозных отверстий и т. д. |
| Максимальная толщина меди | 4 унции (жесткая часть) | Для тяжелых токов жесткого сечения |
| Гибкая медь (гибкая часть) | 0,5–2 унции | Более светлая медь на гибкой зоне |
| Варианты отделки поверхности | ENIG, иммерсионное Ag, OSP, HASL и т. д. | Как для жестких, так и для гибких профилей |
| Адгезия и ламинирование | Специальная подготовка к адгезии (плазма, коричневый оксид) | Для обеспечения гибко-жесткого соединения |
Отлично подходит для работы в условиях высокой вибрации, ударов, в ограниченном пространстве (например, в аэрокосмической отрасли, в медицинских приборах)
Уменьшает/устраняет разъемы и межплатную проводку
Упрощает сборку за счет объединения жестких и гибких функций в одной детали.
Позволяет складывать 3D-схемы или создавать многоплоскостные конструкции.
Более высокая сложность производства, больший риск урожайности
Требует продуманного проектирования, особенно в гибких зонах (радиус изгиба, снятие напряжений).
Стоимость одной платы выше, но стоимость системы может снизиться за счет меньшего количества разъемов, кабелей и этапов сборки.
В1: Какой толщины должна быть печатная плата для моего приложения?
A1: Толщина печатной платы зависит от механических, тепловых и пространственных ограничений. Типичные жесткие плиты FR4 имеют толщину от 0,4 мм до 3,2 мм. В жестко-гибких конструкциях общая толщина часто составляет от 0,25 до 6,0 мм. Чем тоньше доска, тем больше гибкости, но снижается механическая устойчивость.
Вопрос 2. Почему стоит выбирать жестко-гибкие платы вместо отдельных жестких и гибких плат?
A2: Rigid-flex сокращает количество разъемов, проводов и операций сборки; повышает надежность при вибрациях и обеспечивает компактное трехмерное складывание. Он объединяет в одной плате как жесткие монтажные зоны, так и гибкие секции.
Вопрос 3. Какие электрические свойства FR4 больше всего влияют на целостность сигнала?
A3: Диэлектрическая проницаемость (Dk) влияет на импеданс и скорость распространения; коэффициент рассеяния (Df) влияет на потери сигнала, особенно на высокой частоте; Толщина меди и геометрия дорожек также играют решающую роль.
ВФэнивей, мы специализируемся на разработке и производстве высокопроизводительных печатных плат, адаптированных для жестких условий эксплуатации. Нужны ли вам стандартные жесткие печатные платы FR4 или сложные платы Rigid-Flex, наша команда инженеров применяет многолетний опыт для оптимизации компоновки, компоновки, выбора материалов и стратегии производства.
Мы придерживаемся строгих стандартов качества и надежности, соответствующих рекомендациям IPC, и поддерживаем такие передовые процессы, как HDI, микропереходы и контролируемое сопротивление. Наше конкурентное преимущество заключается в балансе затрат, производительности и расширенных возможностей для нужд вашей продукции.
Если вы решаете, использовать ли FR4 или жестко-гибкую конструкцию в своем следующем проекте, или вам необходимо создать прототип или масштабировать производство, Fanyway готов помочь.Связаться с намисегодня, чтобы обсудить требования вашего проекта и получить ценовое предложение.
