В современной электронике спрос на высокопроизводительные и долговечные печатные платы (ПХД) быстро растет.Тяжелая медная печатная платаS, также известный как толстые медные платы, стали предпочтительным решением для отраслей, которые требуют высокой мощности тока, превосходного теплового управления и повышенной надежности в экстремальных условиях. От автомобильных энергетических систем до оборудования для возобновляемых источников энергии эти доски играют важную роль в современной электронике.

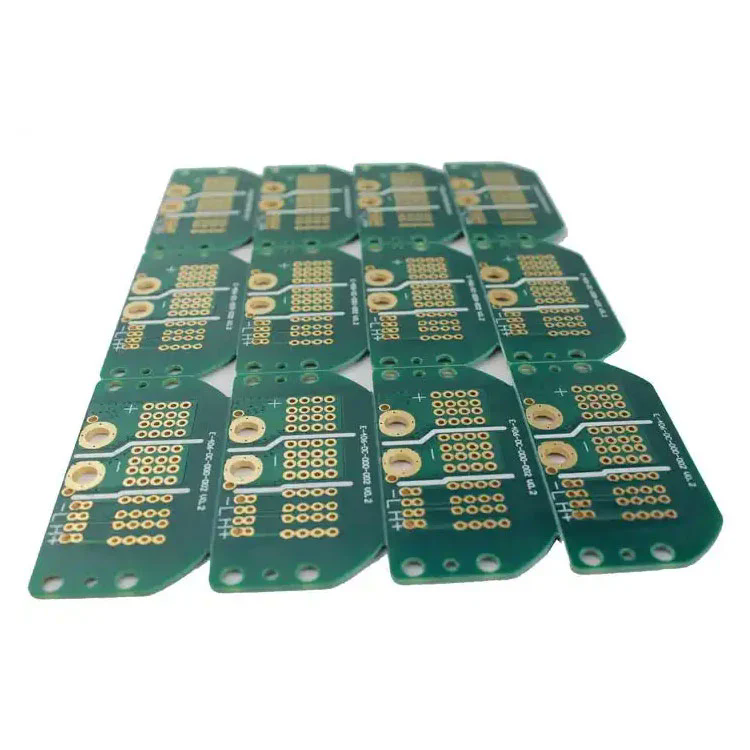

Тяжелая медная печатная плата - это тип печатной платы, которая содержит медные проводники с толщиной в диапазоне от 3 унций/футболь до 20 унций/футболь или более. В отличие от стандартных печатных плат, которые обычно используют медные слои 1 унции/футболь или меньше, тяжелые медные печатные платы предназначены для того, чтобы обрабатывать значительно более высокие нагрузки тока и выдерживать экстремальное тепловое напряжение.
Высокая пропускная способность - более толстые медные слои позволяют печатной плате обрабатывать более высокие токи без перегрева и повреждения цепи.
Улучшенное тепловое управление - тяжелые медные печатные платы более эффективно рассеивают тепло, что делает их идеальными для применений, где плотность мощности высока.
Улучшенная механическая прочность - более толстая медная покрытие добавляет жесткость и долговечность, что позволяет плате противостоять резкой рабочей среде.
Компактные возможности дизайна-дизайнеры могут интегрировать схемы с высоким содержанием тока и низкого уровня на одну и ту же плату, уменьшая общий размер и вес.
Лучшая надежность-с уменьшенным риском сбоя схемы при высоких нагрузках эти платы хорошо подходят для критически важных применений.
Тяжелые медные печатные платы особенно важны для электроники, автомобильных систем, промышленного оборудования, решений возобновляемых источников энергии и аэрокосмических технологий. Увеличивая толщину меди, инженеры могут обеспечить эффективный поток тока и снизить шансы на термические сбои, что делает эти платы необходимостью для современной электроники.
При выборе тяжелой медной печатной платы технические спецификации играют ключевую роль в определении производительности и пригодности для вашего приложения. Ниже приведена комплексная таблица, обобщающая типичные спецификации наших тяжелых медных печатных плат:
| Спецификация | Подробности |
|---|---|
| Толщина меди | От 3 унции/футболь до 20 унций/футболь (настраиваемое) |
| Количество слоев | От 1 до 32 слоев |
| Базовый материал | FR4, Роджерс, полиимид, металлическое ядро |
| Толщина доски | От 0,8 мм до 6,0 мм |
| Поверхностная отделка | HASL, единодушный, OSP, погружение серебра, Enepig |
| Припаяя маска | Зеленый, синий, красный, черный, белый |
| Минимальная ширина трассировки | 3 мил |
| Минимальное расстояние | 3 мил |
| Теплопроводность | Высокий, оптимизированный для рассеивания тепла |
| Рабочая температура | -55 ° C до +150 ° C. |
| Приложения | Силовая электроника, автомобильная, аэрокосмическая, промышленная техника, солнечные инверторы |
Выбирая правильные спецификации, инженеры могут оптимизировать ПХБ для средств с высокой точкой, высокотемпературной или высокоэффективностью. Например, преобразователи питания и контроллеры электромобилей требуют плат с толщиной меди выше 8 унций, в то время как промышленным водителям двигателей могут потребоваться еще более высокая способность.
Процесс производства тяжелых медных ПХБ значительно отличается от стандартных печатных плат из -за увеличения толщины меди. Специализированные методы используются для обеспечения долговечности и точности.
Процесс начинается с выбора высококачественных ламинатов, таких как FR4 или металлические субстраты. Выбранный материал должен выдерживать экстремальное тепло и механическое напряжение.
Стандартные печатные платы используют простые процессы травления, но тяжелые медные печатные платы требуют дифференциального травления, чтобы обеспечить точные формы проводника без подрезания. Это важно для поддержания целостности толстых медных следов.
Технология покрытия используется для наращивания толщины меди как на поверхности, так и в пределах VIAS. Перекрытие сквозного покрытия усиливает поток тока между слоями и предотвращает перегрев.
Несколько слоев меди ламинируются под высокой температурой и давлением. Специализированные системы смолы используются для предотвращения расслаивания и поддержания структурной целостности.
Высокотемпературные припоя маски применяются для защиты медных следов. Поверхностные отделки, такие как Enig или HASL, добавляются для улучшения припадения и коррозионной стойкости.
Каждая плата проходит электрические испытания, испытания на тепловую циклу и проверки надежности, чтобы обеспечить соответствие строгим отраслевым стандартам.
Этот высоко контролируемый процесс гарантирует, что тяжелые медные печатные платы обеспечивают исключительную производительность, долговечность и безопасность, что делает их подходящими для критически важных применений.
Тяжелые медные печатные платы широко используются в разных отраслях, где высокая мощность, экстремальные температуры и надежность имеют решающее значение.
Используемые в инверторах, выпрямителях и преобразователях мощности, эти платы обрабатывают высокие течения без ущерба для производительности.
Контроллеры электромобилей, системы управления аккумуляторами и светодиодные фары полагаются на тяжелые медные печатные платы для термической эффективности и долгосрочной долговечности.
Тяжелые двигатели, роботизированные системы и механизм заводской автоматизации требуют ПХБ, которые выдерживают постоянные высокие токи и температуры.
Солнечные инверторы, ветряные турбины и системы хранения энергии зависят от тяжелых медных печатных плат для эффективного управления колебаниями нагрузки.
В критически важной среде надежность не подлежит обсуждению. Тяжелые медные печатные платы обеспечивают стабильную производительность в условиях экстремального напряжения.
A: Стандартная печатная плата обычно использует толщину меди до 1 унции/футболь, в то время как тяжелая медная печатная плата колеблется от 3 унции/футов до 20 унций/фут или более. Более толстая медь позволяет тяжелой медной платы переносить более высокие токи, улучшать рассеяние тепла и обрабатывать экстремальное механическое напряжение, что делает их идеальными для мощных применений.
A: Толщина меди зависит от вашей текущей нагрузки, рабочей температуры и ограничений конструкции. Например:
Приложения ниже 3А могут использовать 1 унцию меди.
Применения между 3A -10A обычно требуют от 2 унции до 4 унций.
Мощные системы выше 10А часто требуют 8 унций или более толстой меди.
Консультация с опытным производителем печатной платы обеспечивает оптимальную толщину меди для потребностей вашего проекта.
В эпоху, когда электроника должна быть более мощной, надежной и эффективной, тяжелые медные печатные платы обеспечивают непревзойденные преимущества. Они обеспечивают превосходную пропускную способность переноса, исключительное тепловое управление и долгосрочную долговечность в разных отраслях, таких как автомобильная, возобновляемая энергия, промышленная автоматизация и аэрокосмическая промышленность.
ВFanway, мы специализируемся на производстве высококачественных тяжелых медных платы, адаптированных к точным спецификациям вашего проекта. Благодаря расширенным производственным возможностям и строгому контролю качества, мы обеспечиваем оптимальную производительность для ваших мощных приложений.
Если вы ищете надежного партнера для обеспечения долговременных, эффективных и экономически эффективных решений из тяжелой меди,связаться с нами Чтобы обсудить ваши требования.
