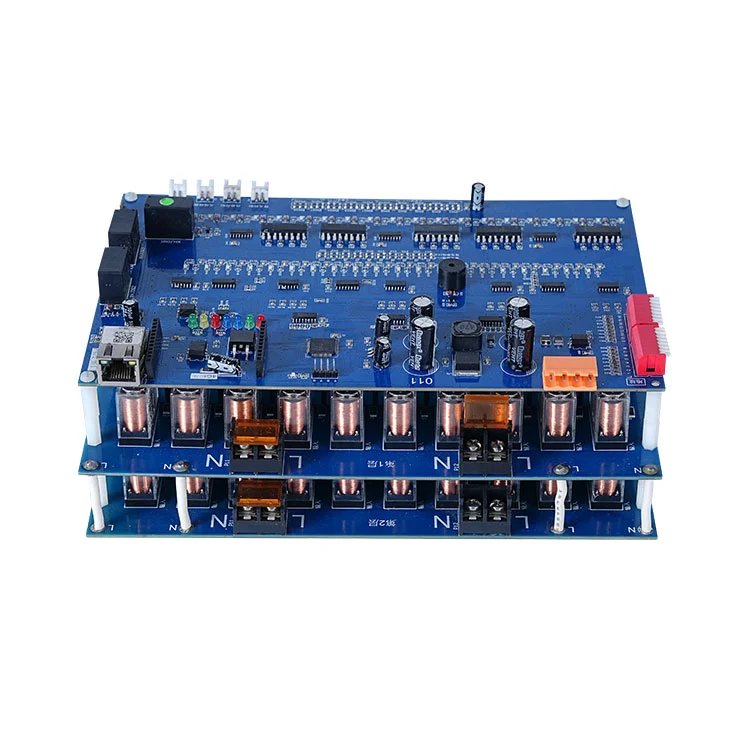

ФанвейСборка печатной платы SMTобеспечивает практическую производительность, превосходящую теоретическую скорость укладки. Фактическая эффективность зависит от конструкции платы, компонентов, контроля и цепочки поставок в производстве электроники.
В сфере производства электроники скорость размещения часто выражается теоретически. Однако реальная производительность зависит от сложности платы, состава компонентов, циклов проверки и даже стабильности цепочки поставок. Вот почему показатели количества компонентов в час (CPH) следует понимать в рамках более широкой производственной системы, а не как изолированный показатель.
В современном мире производства электроники линии сборки печатных плат больше не оцениваются исключительно по пиковой скорости машины. Вместо этого они измеряются устойчивой пропускной способностью при ограничениях качества.
Высокоскоростная машина для захвата и размещения может рекламировать чрезвычайно высокие теоретические показатели укладки, но фактический объем производства определяется:
- Изменение размеров компонентов (от 01005 до больших BGA)
- Требования к точности размещения
- Осмотровые паузы (SPI, AOI, рентген)
- Время переключения между запусками продукта
- Оптимизация программирования и настройка питателя
Это означает, что «компонентов в час» представляет собой динамический диапазон, а не фиксированное значение.
Большинство современных систем SMT работают на основе расчета количества компонентов в минуту (CPM) на уровне машины. При масштабировании полной линии несколько машин работают параллельно, что означает, что пропускная способность агрегируется, но также ограничивается такими узкими местами, как станции контроля и балансировка оплавления.
С практической точки зрения, в идеальных условиях одна головка расширенной установки может превышать десятки тысяч операций размещения в час, но полная линия сборки печатных плат должна учитывать синхронизацию между несколькими этапами.
Современная SMT-линия — это не отдельная машина, а слаженная экосистема. Типичные этапы включают в себя:
- Печать паяльной пасты (проверка SPI)
- Высокоскоростное размещение компонентов
- Пайка оплавлением
- Оптический и структурный контроль (AOI/рентген)
- Функциональное тестирование
Каждый этап влияет на эффективную пропускную способность всей системы. Даже если размещение происходит очень быстро, последующие циклы проверки и коррекции обеспечивают стабильность и уменьшают распространение дефектов.
Одним из наиболее важных факторов, влияющих на производительность, является коррекция машинного зрения. Усовершенствованные системы SMT используют оптическое выравнивание в реальном времени для корректировки положения компонента перед его размещением.
Это позволяет современномуСборка печатной платы SMTлинии для поддержания точности на микронном уровне, часто в пределах ± 25 мкм. Хотя это повышает надежность, но также вводит микропаузы в рабочий процесс, которые должны быть сбалансированы со скоростью.
Результатом является система, в которой «быстрота» определяется не только скоростью размещения, но и тем, насколько эффективно интегрированы поправки на точность.
Чтобы лучше понять реальную производительность, рассмотрим многолинейную производственную среду. В данном случае Fanway управляет 8 линиями SMT с возможностью высокоскоростного размещения.
Каждая линия теоретически может достичь чрезвычайно высоких объемов размещения в течение 24-часового цикла. Однако на фактическую производительность влияют сложность продукта и циклы проверки.
| Параметр | Типичный диапазон значений | Примечания |
| Скорость размещения на строку | До 10 миллионов размещений/24 часа | Теоретический максимум в оптимизированных условиях |
| Диапазон компонентов | BGA от 01005 до 50×50 мм | Включает пакеты мелкого и большого размера. |
| Охват инспекций | 100% SPI + AOI + рентген | Многоэтапная проверка |
| Разработка прототипа | ~72 часа | Быстрые циклы проверки |
| Целевой уровень дефектов | <0,5% | Зависит от процесса |
На практике производительность сборки печатных плат лучше всего понимать как баланс между скоростью и стабильностью. Высокоскоростная работа должна постоянно проверяться системами контроля для обеспечения стабильного качества.
Распространенное заблуждение в производстве электроники состоит в том, что более быстрое размещение всегда приводит к более высокой эффективности. В действительности, чрезмерная скорость без контроля может привести к скрытой неэффективности.
Когда скорость размещения превышает оптимальные пороговые значения процесса, может возникнуть несколько проблем:
- Несоосные компоненты, требующие доработки.
- Эффект пайки или надгробия
- Увеличение процента отказов при проверке
- Дополнительные циклы отладки во время тестирования
Эти проблемы не сразу проявляются в исходных показателях пропускной способности, но существенно влияют на окончательные сроки поставки.
По этой причине современныеСборка печатной платы SMTстратегии отдают приоритет сбалансированной оптимизации, а не максимальной теоретической скорости.
Помимо возможностей оборудования, технологическое проектирование играет центральную роль в поддержании стабильного объема производства.
Ключевые элементы включают в себя:
- Анализ DFM (Проектирование для технологичности) для уменьшения сложности размещения
- Оптимизированное расположение питателей для минимизации времени простоя машины.
- Циклы обратной связи в реальном времени между AOI и системами размещения
- Координация цепочки поставок во избежание перебоев с материалами.
Эти факторы гарантируют, что высокоскоростные возможности преобразуются в стабильные реальные производственные показатели.
Для разных типов продуктов требуются разные конфигурации SMT. Бытовая электроника, промышленные платы управления и автомобильные модули налагают различные ограничения на плотность размещения и строгость проверки.
Поэтому гибкая среда сборки печатных плат должна динамически адаптировать конфигурации линий, а не полагаться на одну фиксированную настройку.
При оценке производительности сборки печатных плат с точки зрения количества компонентов в час более целесообразно учитывать производительность на уровне системы, а не отдельные характеристики машины.
Из этого следует три ключевых вывода:
- Пропускная способность зависит от всей производственной цепочки, а не только от скорости размещения.
- Системы контроля являются неотъемлемой частью стабильности производительности, а не дополнительными накладными расходами.
- Реальная эффективность достигается за счет баланса между скоростью, точностью и повторяемостью.
В современной разработке электроники этот баланс зачастую более важен, чем пиковые числовые характеристики.
В конечном счете,Сборка печатной платы SMTПроизводительность следует понимать как скоординированный баланс высокоскоростного размещения, точного управления и многоуровневого контроля, гарантирующий, что электронные системы могут перейти от концепции к надежному исполнению с предсказуемой стабильностью.
