От дизайна печатной платы до массового производства, Fanway предоставляет услуги по производству печатных платежников в качестве универсальных решений для решения ваших разнообразных требований к проекту и ускорения вашего времени на рынок.

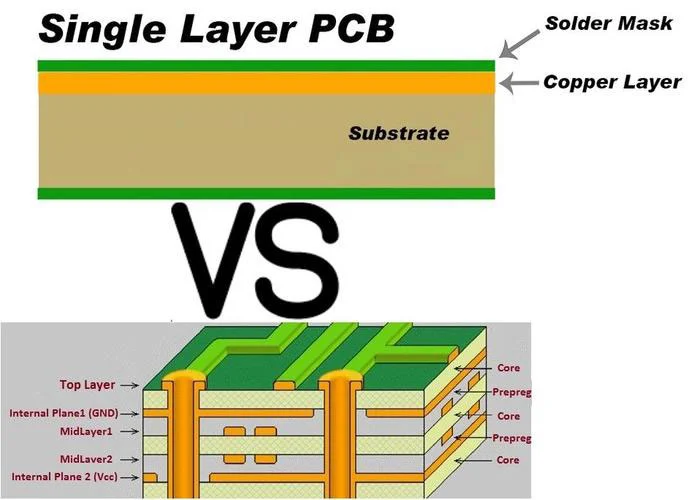

Однослойная печатная плата, также известная как односторонняя печатная плата, является самой простой формой дизайна печатной платы. Он состоит из одного проводящего медного слоя, ламинированного на непроводящем субстрате (например, FR-4), с компонентами, установленными с одной стороны, и проводятся на противоположной стороне. Лучшее решение для схем с низким уровнем комплекса, оно широко используется в потребительской электронике, расходных материалах и промышленном контроле из-за его доступного и быстрого производства.
Однослойная печатная плата с более низкими затратами на материал и изготовление по сравнению с многослойными конструкциями.
Простой процесс уменьшает время выполнения выполнения, потому что отсутствие ламинирования и путем бурения не требуется.
Минимальный риск смещения слоя.
24/7 онлайн -эксперты всегда готовы помочь вам.
| Параметр | Типичный диапазон |
| Толщина доски | От 0,4 мм до 3,2 мм |
| Толщина меди | 1/2 унции до 3 унции |
| Минимальная ширина трассировки | 0,2 мм (8 млн) |
| Минимальная просверленная дыра | 0,3 мм (12 млн) |
| Поверхностная отделка | Hasl, OSP, Enight |
| Рабочая температура | -50 ° C до +105 ° C (зависит от материала) |
| Преимущества | Ограничения |
| ✔ Ультра-низкая стоимость | ❌ Нет многослойных или поддержки |
| ✔ Легко ремонтировать/модифицировать | ❌ Ограниченная плотность маршрутизации |
| ✔ Быстрое время переключения | ❌ Не подходит для высокочастотных конструкций (> 100 МГц) |
| ✔ Легкий и компактный | ❌ Более низкие тепловые характеристики |
Подготовка материала:Односторонний ламинат с медью.
Травление:Удалите нежелательную медь, чтобы сформировать следы.
Бурение:Создайте отверстия для компонентов.
Припаяная маска и шелкостная экрана:Применить защитное покрытие и маркировку.
Поверхностная отделка:Варианты включают HASL (выравнивание припоя горячего воздуха) или OSP.
Потребительская электроника:Калькуляторы, светодиодное освещение, игрушки.
Силовые системы:Конвертеры AC/DC, реле.
Промышленное управление:Датчики, контроллеры двигателей.
