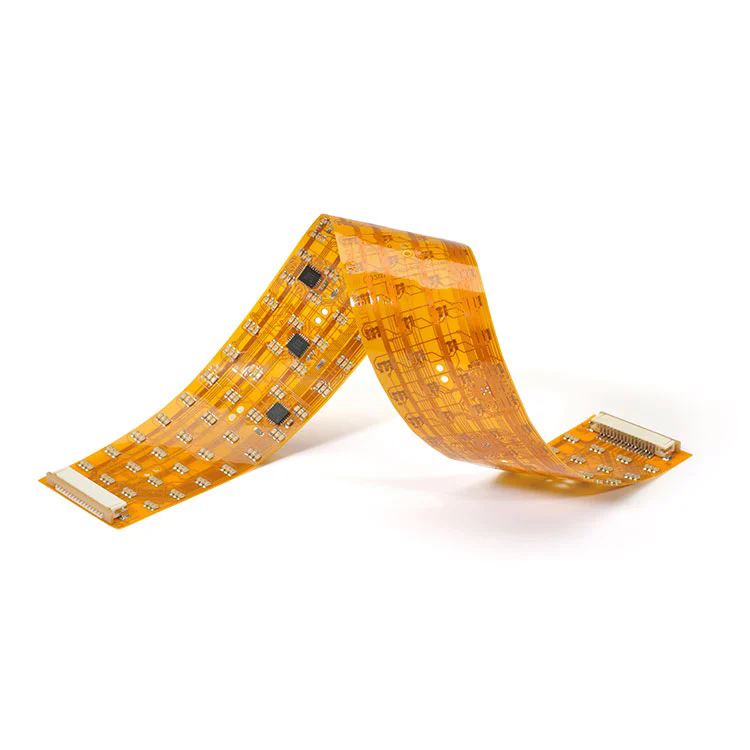

Гибкие печатные платы(Печатные платы FPC) — это инновация, которая изменила структуру современной электроники, сделав возможным создание гибких, легких и высокоплотных схемных соединений. В отличие от традиционных жестких печатных плат, печатные платы FPC изготавливаются из гибких базовых материалов, таких как полиимид (PI) или полиэстер (PET), которые могут сгибаться, складываться или скручиваться, не разрывая цепи. Эта уникальная характеристика позволяет дизайнерам создавать меньшие, более тонкие и более динамичные конструкции изделий.
Печатные платы FPC широко используются в носимых устройствах, медицинских инструментах, автомобильных системах, смартфонах и системах промышленного управления. Их гибкость и превосходные характеристики делают их важной основой для эволюции компактной и многофункциональной электроники.
Ключевые характеристики печатных плат FPC включают в себя:
Легкий и тонкий: толщина может составлять всего 0,1 мм, что делает его пригодным для миниатюрных электронных устройств.
Высокая надежность: гибкие медные цепи уменьшают количество ошибок при подключении и улучшают общую целостность сигнала.
Тепловая и химическая стойкость: полиимидная подложка обеспечивает стабильную работу в суровых условиях.
Отличная способность к динамическому изгибу: подходит для устройств с подвижными или складными частями.
По сути, печатная плата FPC обеспечивает идеальное сочетание функциональности, долговечности и гибкости, обеспечивая свободу проектирования, необходимую для электронных инноваций следующего поколения.
Принцип работы печатной платы FPC заключается в ее многослойной структуре, которая позволяет печатать проводящие медные дорожки на гибкой изолирующей пленке. Структура обычно состоит из:
Основной материал (подложка): полиимидная (ПИ) или ПЭТ-пленка, обеспечивающая механическую гибкость и изоляцию.
Клейкий слой: прикрепляет медную фольгу к подложке (может быть клеевого или безклеевого типа).
Медная фольга: проводящий слой для передачи тока.
Защитная пленка: защищает цепь от вредного воздействия окружающей среды и обеспечивает изоляцию.
Армирующий слой (дополнительно): укрепляет области разъемов или точки крепления.
Ниже приведена подробная таблица, в которой приведены основные технические характеристики, обычно используемые при профессиональном производстве печатных плат FPC:
| Параметр | Спецификация | Описание |
|---|---|---|
| Базовый материал | Полиимид (ПИ)/ПЭТ | Гибкий и термостойкий материал подложки. |
| Толщина меди | 1/3 унции – 3 унции | Определяет токовую нагрузку |
| Количество слоев | 1 – 6 слоев | Зависит от сложности схемы |
| Минимальная ширина линии/интервал | 0,05 мм/0,05 мм | Определяет точность плотности цепей |
| Поверхностная обработка | ENIG, OSP, HASL, иммерсионное серебро | Обеспечивает паяемость и защиту от коррозии. |
| Радиус изгиба | ≥0,5 мм | Указывает на гибкость и долговечность при изгибе. |
| Рабочая температура | от -40°С до +150°С | Подходит для высокотемпературных сред |
| Паяльная маска | Желтый, черный, зеленый, прозрачный | Обеспечивает эстетическое и защитное покрытие. |
| Контроль импеданса | ±10% | Поддерживает стабильность передачи сигнала |
Эти технические параметры напрямую влияют на электрические характеристики, механическую долговечность и эффективность интеграции печатных плат FPC. Правильное сочетание материалов и конструкции обеспечивает стабильную передачу сигнала даже в экстремальных механических условиях.
При рассмотрении конструкции печатной платы для современных электронных устройств печатная плата FPC обеспечивает непревзойденную универсальность и надежность по сравнению с жесткими платами. Причины его растущей популярности основаны на трех основных инженерных преимуществах:
Печатные платы FPC позволяют инженерам создавать трехмерные соединения, сгибая и складывая плату в соответствии со сложной геометрией устройства. Эта функция значительно снижает требования к пространству и позволяет создавать более тонкие, легкие и эргономичные устройства, что крайне важно для смартфонов, камер и носимых медицинских устройств.
Благодаря меньшему количеству паяных соединений и разъемов печатные платы FPC снижают риск ослабления соединений и помех сигнала. Они обладают высокой устойчивостью к вибрации, что делает их идеальными для автомобильной и аэрокосмической промышленности, где решающее значение имеет стабильная производительность.
Однородность медных дорожек и конструкция с контролируемым импедансом помогают поддерживать целостность сигнала на высоких частотах. Это особенно важно для высокоскоростных систем связи, модулей Интернета вещей и современных датчиков.
Упрощает сборку и уменьшает количество ошибок при монтаже.
Обеспечивает превосходные характеристики рассеивания тепла.
Позволяет создавать легкие и миниатюрные электронные сборки.
Поддерживает автоматизированное производство с высокой производительностью.
Бытовая электроника: смартфоны, планшеты, складные дисплеи, камеры.
Медицинское оборудование: Кардиостимуляторы, системы диагностической визуализации, биосенсоры.
Автомобильная электроника: приборные панели, светодиодное освещение, системы подушек безопасности.
Промышленная автоматизация: панели управления, роботизированные руки и интеллектуальные датчики.
Благодаря интеграции этих возможностей печатные платы FPC становятся не просто технологическим компонентом, а стратегическим преимуществом проектирования, которое определяет инновации и конкурентоспособность продукции в современном производстве электроники.
Выбор правильного поставщика печатных плат FPC имеет важное значение для достижения стабильной производительности и долгосрочной надежности продукта. При оценке производителя учитывайте следующие аспекты:
Убедитесь, что производитель оснащен современными станками для лазерного сверления, системами прецизионного травления и автоматическим оптическим контролем (AOI) для обеспечения точности и постоянства размеров.
Высококачественные печатные платы FPC изготавливаются из сертифицированных материалов, таких как полиимидные пленки Dupont™ или Panasonic™ в сочетании с медной фольгой высокой чистоты. Строгие процессы контроля качества, такие как соответствие классу 3 IPC и сертификация ISO 9001, являются показателями надежности производства.
Профессиональный поставщик должен предложить полную техническую поддержку — от проектирования схемы на ранней стадии до моделирования импеданса, прототипирования и массового производства — гарантируя, что конечный продукт будет соответствовать требованиям как по производительности, так и по стоимости.
Надежные печатные платы FPC проходят множество процессов тестирования, в том числе:
Электрическое тестирование (E-test) для обнаружения обрыва/короткого замыкания.
Испытания на изгиб и изгиб для подтверждения механической прочности.
Испытания на термический удар и старение на устойчивость к воздействию окружающей среды.
Микроскопический контроль однородности следов и качества адгезии.
Выбрав опытного и сертифицированного поставщика, вы сможете значительно снизить производственные риски, повысить надежность и оптимизировать сроки вывода продукции на рынок.
В1: В чем разница между печатной платой FPC и жесткой печатной платой?
О1: Основное отличие заключается в гибкости и структуре. В печатных платах FPC используются гибкие материалы, такие как полиимид, которые допускают изгиб и складывание, а жесткие печатные платы изготавливаются из твердых подложек FR-4. Печатные платы FPC идеально подходят для компактных или движущихся устройств, тогда как жесткие печатные платы используются для статичных и больших структур.
Вопрос 2: Могут ли печатные платы FPC работать с сильноточными приложениями?
A2: Да, при правильной толщине меди и управлении температурой печатные платы FPC могут эффективно выдерживать большие токи. Многослойные FPC с армированной медью могут выдерживать большие нагрузки в автомобильной промышленности, силовых модулях и промышленных системах управления.
В эпоху, когда гибкость, надежность и точность определяют технологический прогресс, печатные платы FPC играют незаменимую роль в обеспечении питания электронных устройств следующего поколения. Их способность сочетать в себе легкую конструкцию, высокую скорость и адаптируемость конструкции делает их краеугольным камнем инноваций в различных отраслях — от бытовой электроники до медицинских технологий и не только.
ВФанвейМы специализируемся на разработке индивидуальных решений для печатных плат FPC, которые соответствуют самым строгим промышленным стандартам. Благодаря передовым производственным мощностям, тщательному тестированию качества и стремлению к удовлетворению потребностей клиентов Fanway гарантирует, что каждая гибкая схема обеспечивает максимальную производительность и длительный срок службы.
Если вы разрабатываете высокопроизводительную электронику и ищете надежного партнера по производству печатных плат FPC, не стесняйтесьсвязаться с намисегодня. Команда инженеров Fanway предоставит экспертное руководство, поддержку при проектировании и комплексные производственные услуги, чтобы воплотить ваши инновационные идеи в жизнь.
-
