От дизайна печатной платы до массового производства, Fanway предоставляет услуги по производству печатных платежников в качестве универсальных решений для решения ваших разнообразных требований к проекту и ускорения вашего времени на рынок.

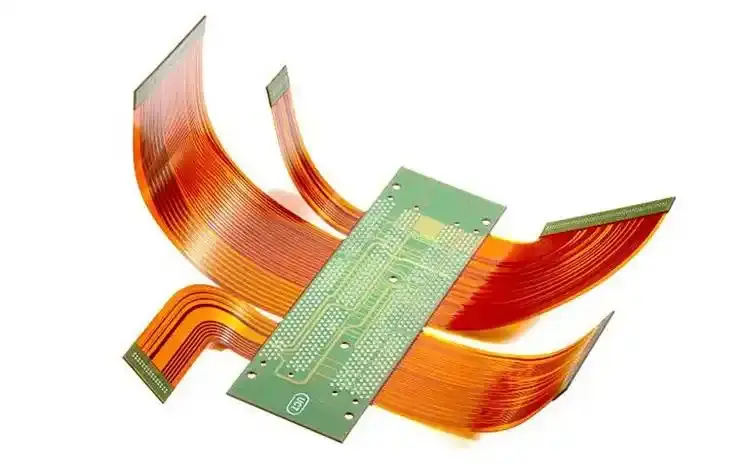

Жесткая гибкая печатная плата - это инновационное схема, которое объединяет традиционную жесткую печатную плату с гибкой платой (FPC) с помощью точной технологии. Благодаря своей уникальной трехмерной конструкции, высокой надежности и экономии пространства, жестко-флексной печатной плате стала основными компонентами высококачественных электронных устройств. Он широко используется в различных отраслях, включая телекоммуникации, потребительскую электронику, автомобильную электронику, промышленное управление и медицинское оборудование. Будучи специалистом по печатной плате в Китае, Fanway фокусируется на предоставлении нашим клиентам высококачественных и сложных решений для производства печатных плат.
У нас есть профессиональный анализ DFM (дизайн для производства), чтобы помочь вам оптимизировать дизайн. Мы поддерживаем 3D -моделирование и моделирование сложных жестких и гибких плат.
Наша высокая точная лазерная бурение и технология микроуров обеспечивает взаимосвязи высокой плотности и точно контролировать процесс ламинирования жестких и гибких комбинированных деталей для обеспечения консистенции продукта.
У нас есть 100% электрические испытания и AOI (автоматическая оптическая проверка), чтобы обеспечить надежность продукции. Процесс продукта PCB строго следит за стандартами IPC.
Наша быстрая услуга прототипа, которая поможет вам сократить цикл разработки продукта. Наша производство с низким объемом до большого объема для удовлетворения различных потребностей клиентов.
| Параметр | Способность |
| Гибкие слои | 1-6 слоев (толщина Pi 12,5 мкм 100 мкм) |
| Жесткие слои | FR4 (TG 140 ° C-180 ° C), Rogers, Polyimide |
| Поверхностная отделка | Загадка, погружение серебра, опс, твердое золото |
| Минимальный трассировка/интервал | 3/3 мил (жесткий), 2/2 мил (гибкий) |
| Через типы | Слепой, похоронен, микроволис (диаметр 75 мкм) |
Дизайн и макет:IPC-2223, соответствующая оптимизации стека для динамических приложений.
Точное изготовление:Многослойные платы с жестким флексом со слепыми/похороненными виасами (просвеченная лазерная 50 мкм)
Ассамблея под ключа:Полные решения от голых досок до тестируемых сборочных сборок.
Бесплатный анализ DFM:Оптимизируйте конструкции для циклов изгиба и точек напряжений.

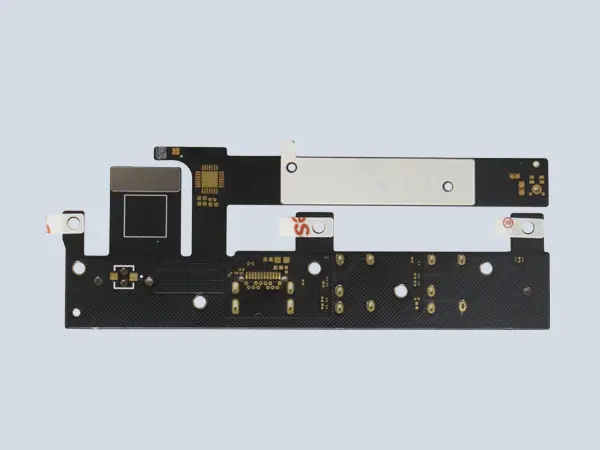

24-слойная жесткая печатная плата

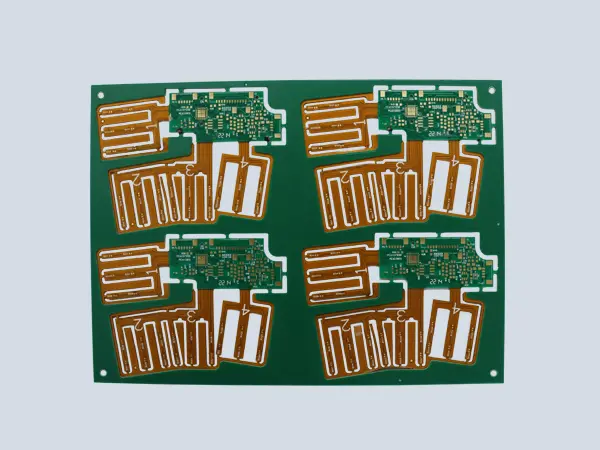

Гибкие схемы решения

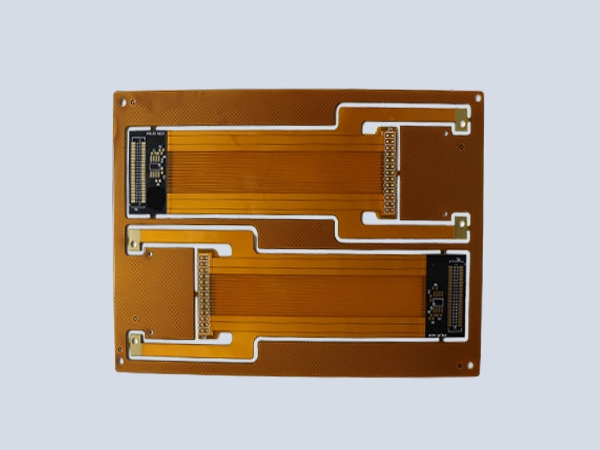

Медицинские платы
Жесткая пласка
Fanway специализируется на передовой технологии интеграции PCB с жестким флексом, поддерживая высокие конструкции соотношения (до 15: 1) и многослойные конфигурации. Независимо от того, требуется ли вам базовый односторонний гибкий схему или сложное 60-сложное решение жесткого флекса, мы ускоряем разработку вашего продукта от концепции до готовой к рынку внедрению.
