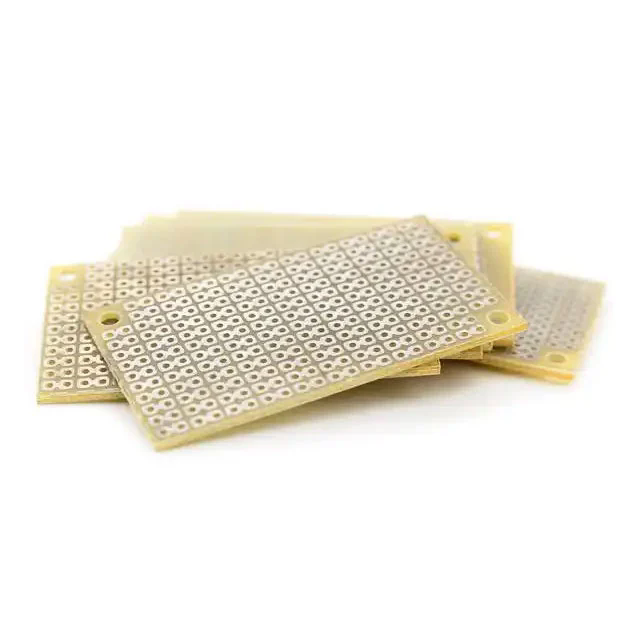

Керамические печатные платы(Печатные платы) быстро набирают обороты в отраслях, требующих высоких тепловых характеристик, надежности и миниатюризации. В отличие от традиционных плат FR4, в керамических печатных платах в качестве подложки используются керамические материалы, обеспечивающие превосходное рассеивание тепла, механическую прочность и электрическую изоляцию.
Керамические печатные платы — это специализированные печатные платы, в которых в качестве базовой подложки используются керамические материалы — обычно оксид алюминия (Al₂O₃), нитрид алюминия (AlN) или оксид бериллия (BeO). Эти материалы выбраны из-за их исключительной теплопроводности, электроизоляции и стабильности в условиях высоких температур.
Основные характеристики и параметры керамических печатных плат:
| Параметр | Типичный диапазон/спецификация | Описание |
|---|---|---|
| Материал подложки | Al ₂o₃, AlN, BEAO Beo | Определяет теплопроводность и электроизоляционные свойства. |
| Теплопроводность | 20–200 Вт/м·К | Эффективное рассеивание тепла для мощных компонентов |
| Диэлектрическая проницаемость (εr) | 8-9 (ал ₂Оо), 8,5-9 (АЛН) | Обеспечивает целостность сигнала в высокочастотных приложениях. |
| Коэффициент теплового расширения (КТР) | 6–7 частей на миллион/°C | Уменьшает напряжение между печатной платой и установленными компонентами. |
| Максимальная рабочая температура | 450–1000°С | Поддерживает работу при высоких температурах без разрушения подложки. |
| Толщина | 0,2–3,0 мм | Поддерживает как тонкие, так и жесткие конструкции. |
| Медный слой | 35–105 мкм | Обеспечивает достаточную токовую нагрузку |
| Поверхностная обработка | Золото, никель, олово, серебро | Обеспечивает надежность при пайке и длительный срок службы. |
Керамические печатные платы часто подразделяют наМедь прямого соединения (DBC), Активная пайка металлов (AMB), иТехнология толстой пленкидоски. Каждый тип отвечает конкретным потребностям — от сильноточных силовых модулей до микроэлектронных устройств, предлагая уникальные преимущества в области терморегулирования и механической прочности.
Превосходное рассеивание тепла:
Мощные светодиоды, радиочастотные модули и силовая электроника выделяют значительное количество тепла. Керамические печатные платы обеспечивают эффективные тепловые пути, предотвращая перегрев, увеличивая срок службы и поддерживая стабильную работу в условиях высоких нагрузок. Например, керамические печатные платы на основе нитрида алюминия могут превышать уровень теплопроводности 200 Вт/м·К, что намного превосходит стандартные платы FR4 (~0,3 Вт/м·К).
Высокочастотная стабильность:
Керамические подложки обладают низкими диэлектрическими потерями, что обеспечивает минимальное затухание сигнала в высокочастотных цепях. Это делает их идеальными для радиочастотных приложений, модулей 5G и устройств спутниковой связи.
Механическая и химическая стабильность:
Керамика устойчива к коррозии, влаге и тепловым ударам, что имеет решающее значение в автомобильной, аэрокосмической и промышленной среде, где печатные платы подвергаются суровым условиям.
Миниатюризация и конструкции высокой плотности:
С появлением компактных электронных устройств керамические печатные платы позволяют более плотно размещать компоненты без ущерба для управления теплом. Их структурная жесткость выдерживает тяжелые компоненты или компоненты высокой плотности.
Долгосрочная надежность:
Керамические печатные платы сохраняют производительность в течение длительного времени даже при высоких температурах и механических нагрузках, что снижает необходимость частой замены или сбоев системы.
Керамические печатные платы незаменимы в секторах, требующих как высоких тепловых характеристик, так и точного машиностроения. Ключевые приложения включают в себя:
Светодиодное освещение:Мощные светодиоды выигрывают от превосходного рассеивания тепла керамических печатных плат, что повышает яркость и срок службы.
Силовая электроника:Инверторы, преобразователи и драйверы двигателей используют керамические печатные платы DBC для управления током и теплом.
Автомобильная промышленность:В электромобилях и гибридных системах используются керамические печатные платы в модулях управления батареями и трансмиссии.
Телекоммуникации:Устройствам RF и 5G требуется стабильная передача сигнала на высоких частотах, достижимая с помощью керамических подложек с низкими потерями.
Медицинские приборы:В высоконадежных схемах систем визуализации, лазеров и диагностики используются керамические печатные платы, обеспечивающие точную работу при высоких температурах.
Новые тенденции:
Интеграция с гибкой электроникой:Сочетание керамических печатных плат с гибкими подложками позволяет создавать гибридные конструкции для носимых устройств и компактной робототехники.
Расширенное управление температурным режимом:Такие инновации, как встроенные тепловые трубки или микроканальное охлаждение, внедряются наряду с керамическими печатными платами для дальнейшего повышения производительности.
Миниатюризация мощных модулей:Керамические подложки поддерживают межсоединения высокой плотности в небольших форм-факторах, что позволяет создавать бытовую электронику и промышленное оборудование нового поколения.
Зеленое производство:Экологичные технологии производства керамических печатных плат набирают обороты, снижая воздействие на окружающую среду, сохраняя при этом высокую производительность.
Вопрос 1: Каковы преимущества использования керамических печатных плат по сравнению с печатными платами с металлическим сердечником?
А1:Керамические печатные платы обеспечивают превосходную теплопроводность, меньшие диэлектрические потери, более высокую термостойкость и большую механическую стабильность по сравнению с печатными платами с металлическим сердечником. В то время как металлические сердечники превосходно распределяют тепло, керамика обеспечивает точное управление температурой в локализованных горячих точках и одновременно поддерживает электрическую изоляцию.
Вопрос 2: Как толщина керамической печатной платы влияет на ее производительность?
А2:Более толстые керамические подложки улучшают механическую прочность и обеспечивают более высокую токовую мощность, но могут немного снизить эффективность рассеивания тепла на единицу толщины. Выбор оптимальной толщины обеспечивает баланс между жесткостью, тепловыми характеристиками и возможностью производства для предполагаемого применения.
Вопрос 3: Можно ли использовать керамические печатные платы в высокочастотных приложениях?
А3:Да, керамические печатные платы имеют низкие диэлектрические потери и стабильную диэлектрическую проницаемость, что делает их идеальными для радиочастотных цепей, модулей 5G и микроволновых приложений, где целостность сигнала имеет решающее значение.
Вопрос 4: Керамические печатные платы дороже традиционных плат FR4?
А4:Да, керамические печатные платы обычно требуют более высоких первоначальных затрат из-за сложности материала и обработки. Однако долговременная надежность, термический КПД и снижение частоты отказов часто оправдывают инвестиции, особенно в приложениях с высокой мощностью или высокой частотой.
Вопрос 5: В чем разница между керамическими печатными платами DBC, AMB и толстопленочными печатными платами?
А5:Платы DBC состоят из меди, непосредственно связанной с керамикой, что обеспечивает отличную теплопроводность для силовых устройств. В платах AMB используются методы пайки для обеспечения надежного теплового и электрического соединения. Толстопленочные керамические печатные платы основаны на печатных проводящих пастах, подходящих для компактных многослойных схем.
Фанвейспециализируется на производстве высокопроизводительных керамических печатных плат, предназначенных для современной электроники. Компания сочетает керамические материалы премиум-класса с точными производственными процессами, чтобы обеспечить превосходное управление теплом, стабильность сигнала и механическую надежность. Предлагая полный спектр решений для керамических печатных плат, включая варианты DBC, AMB и толстопленочные, Fanway удовлетворяет разнообразные потребности отраслей, от светодиодного освещения до автомобильной электроники.
Благодаря многолетнему опыту и упору на качество, Fanway обеспечивает соответствие каждой платы международным стандартам, помогая клиентам достичь оптимальных тепловых характеристик, увеличения срока службы устройств и проектных решений с высокой плотностью размещения. По вопросам, технической поддержке или индивидуальным решениям для керамических печатных плат обращайтесьсвязаться с намисегодня, чтобы изучить инновационные предложения Fanway и улучшить свои электронные разработки.
