Какие типы печатных плат?

В современных электронных продуктах печатные платы (ПХБ) являются незаменимым компонентом ядра. Это не только носитель различных электронных компонентов, но и определяет качество электрического соединения и рабочая стабильность всей машины. С быстрой разработкой электронных технологий различные типыПХБтакже появились для удовлетворения потребностей различных сложных приложений. Эта статья даст вам подробное введение в общие типы печатных плат и их применимых сценариев.


1. Односторонняя печатная плата


Односторонние платы являются самой основной структурой печатных плат. Проводящие шаблоны распределены только на одной стороне подложки, а другая сторона используется для установки электронных компонентов. Этот тип круговой платы имеет простой производственный процесс и низкую стоимость, и широко используется в продуктах по недорогим и низкокомплексным продуктам, таким как электронные игрушки, бытовые приборы, светодиодное освещение и радиоприемники.


Функции:


Бюджетный

Простая структура

Легко в массовой продукции

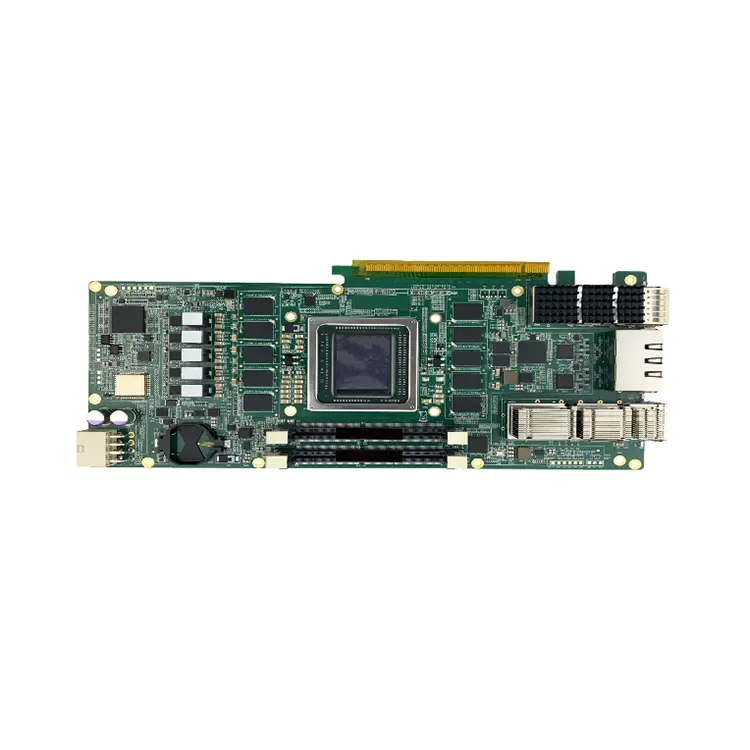

PCB Assembly

2. Двусторонняя печатная плата


В отличие от односторонних досок, двустороннихПХБиметь проводящие паттерны с обеих сторон субстрата, и электрические соединения с обеих сторон достигаются посредством VIAS. Эта структура значительно увеличивает плотность проводки и сложность цепи и подходит для электронных устройств с большим количеством функций и более компактных структур.


Общие применения: промышленные панели управления, инструменты, оборудование для электроснабжения, интеллектуальные приборы и т. Д.


3. Многослойная печатная плата


Многослойная печатная плата состоит из более чем трех слоев проводящих слоев (обычно 4, 6, 8 или даже десятков слоев), разделенных изолирующими материалами в середине и соединены слепыми или похороненными отверстиями. Этот тип платы сплошной платы может достичь более высокой плотности проводки и более сильной электромагнитной совместимости, подходящей для высококачественных электронных устройств.


Широко используется в:


Коммуникационное оборудование

Медицинское оборудование

Высокопроизводительные материнские платы компьютера

Аэрокосмическая и военная электронная продукция


Преимущества:


Высокое использование пространства

Хорошая электрическая производительность

Сильная противоположная способность


4. Гибкая печатная плата (FPC)


Гибкие плавки круговой промышленности изготовлены из гибких пластиковых подложков (таких как полиимидная или полиэфирная пленка), имеют хорошую гибкость и могут быть согнуты, сложены или скручены. FPC широко используется в тонких и легких электронных продуктах, таких как смартфоны, ноутбуки, камеры, носимые устройства и т. Д.


Основные особенности:


Сгибаемо и складывается

Легкий и небольшой размер

Гибкая установка


5. Жесткая гибкая доска


Жесткая плата сочетает в себе преимущества жесткой печатной платы и гибкой печатной платы и имеет как жесткие, так и гибкие области в одной и той же плате. Эта структура особенно подходит для электронных устройств с ограниченным пространством и множественным складыванием, такими как медицинское оборудование для мониторинга, модули камеры и системы военной связи.


Преимущества:


Может сохранить разъемы и жгуты проводов

Улучшить стабильность передачи сигнала

Компактная структура и высокая надежность


6. Высокочастотная печатная плата


Высокочастотная печатная плата использует специальные высокочастотные материалы, такие как PTFE (политетрафторэтилен) и т. Д., Которые могут поддерживать стабильную передачу высокочастотных сигналов. Этот тип печатной платы в основном используется в радиолокационных системах, радиочастотном оборудовании, 5G антеннах, автомобильных радарах и других случаях с чрезвычайно высокими требованиями целостности сигнала.


Функции:


Низкая диэлектрическая постоянная

Стабильная высокочастотная производительность

Подходит для высокоскоростных приложений связи


7. Металлическая печатная плата


ПХБ на основе металлов (такая как алюминиевая подложка, медная подложка) использует металлические материалы в качестве термического проводящего слоя, обладает хорошими характеристиками рассеяния тепла и часто используется в светодиоде, автомобильной электронике, модулях питания и других продуктах со строгими требованиями к рассеиванию тепла.


Преимущества:


Сильная теплопроводность

Высокая механическая прочность

Продлить срок службы электронных компонентов


В качестве «центральной нервной системы» электронных продуктов тип печатной платы напрямую влияет на производительность, объем, стоимость и даже стабильность продукта. Понимание структурных характеристик и сценариев применения различных ПХБ поможет компаниям более точно выбирать и повысить конкурентоспособность продукта.

Наша компания имеет профессиональную группу и разработки PC Добро пожаловать в inquireи сотрудничать, чтобы создать технологическое будущее.
