Поверхностная пласка в сборе

Fanway - ваш надежный партнер SMT

Как долгосрочный поставщик профессиональных услуг по сборочной плате PREMPLE MOUNT для клиентов в различных отраслях. Fanway специализируется на производстве электронных контрактов, мы используем точное оборудование SMT и техническую группу экспертов, чтобы помочь с проектированием прототипа, тестированию PCBA и высокоэффективным производством. Свяжитесь с нами напрямую, чтобы запросить цитату.

Как работает SMT?

SMT - это процесс для сборки электроники. Поставляемые электронные компоненты устанавливаются на поверхность печатной платы (печатная плата). Это высоко автоматизированный и гибкий процесс, позволяющий производителю размещать различные компоненты на плату печатных плат.

Преимущества сборки PCB Surface Mount (технология SMT):Высокая плотность сборки, небольшой размер электронных продуктов, легкий вес, объем и вес компонентов поверхностного монтажа составляют только около 1/10 от традиционных компонентов сквозного отверстия, высокой надежности, сильной стойкости вибрации и низкой скорости дефекта приподных суставов.

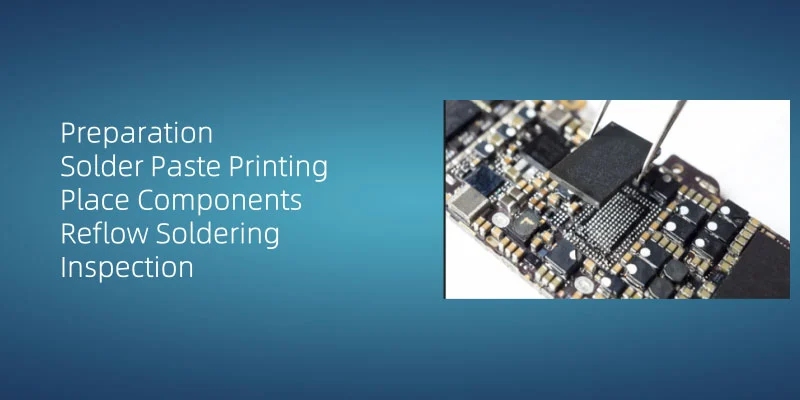

Процесс проектирования и сборки PCB (печатная плата) Технологии (SMT) состоит из пяти основных шагов:

1. Подготовка

Во-первых, оператор должен обеспечить чистую и аккуратную рабочую поверхность, а также носить антистатический ремешок для запястья и одежду, защищенную от ESD, для поддержания безопасной эксплуатационной среды для статического электричества без повреждения компонентов.

2. Печать паяльной пасты

Применение паяной пасты на печатную плату является основным процессом в технологии поверхностного монтажа (SMT). Автоматизированные трафаретные принтеры вносят вклад в пасту, а качество его осаждения критически влияет на надежность приповного соединения. Во время применения убедитесь, что вставьте однородность и соответствующий объем, чтобы предотвратить такие дефекты, как недостаточное или чрезмерное осаждение. В Fanway мы реализуем SPI (осмотр паяльной пасты) для проверки параметров объема вставки.

3. Поместите компоненты

Поместите компоненты устройства поверхностного монтажа (SMD) на печатную плату (PCB). Как правило, компоненты SMD будут эффективно и точно размещены автоматической машиной размещения. Машина использует советы по всасыванию, чтобы забрать компоненты из лотков и точно помещать их в назначенные места на печатной плате.

4. Столовая паялка

Компоненты зафиксированы на печатной плате через пайку для рефтова. Паяная паста нагревается, чтобы расплавлять, тем самым твердо сварчивая компоненты на печатную плату. Этот процесс требует точного управления температурным профилем и временем, чтобы обеспечить целостность приповного соединения.

5. Инспекция

Подробная проверка и тестирование требуются после пайки. Убедитесь, что все компоненты должным образом сварены, а круговые платы функционируют нормально, без холодных соединений и коротких замыканий.

После того, как процесс сварки завершен, проводятся подробная проверка и тестирование, чтобы гарантировать, что все компоненты будут сварены и что обычно функционируют в рамках.

Наши производственные возможности SMT

* Полная сборка системы

* Управление и контроль материалов

* Управление и контроль прослеживаемости и предотвращения ошибок

* Тестирование/ валидация/ старение

* Минимальный размер компонента SMT: 01005

* Минимальный шаг (BGA):0,2 мм

* Минимальный размер платы:5050 мм

* Максимальный размер платы:910600 мм

* Лучшая точность оборудования:+/- 25um

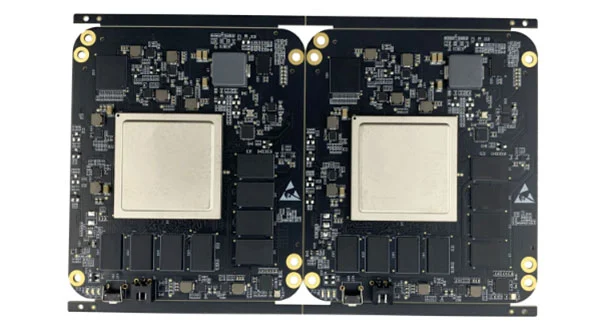

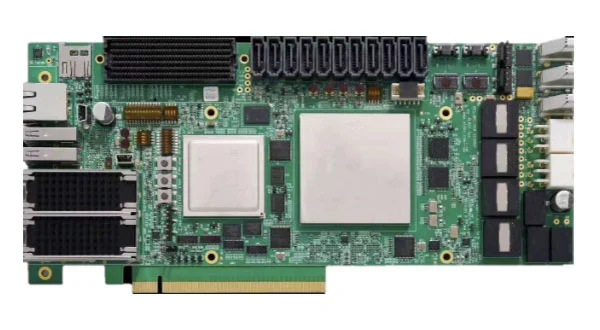

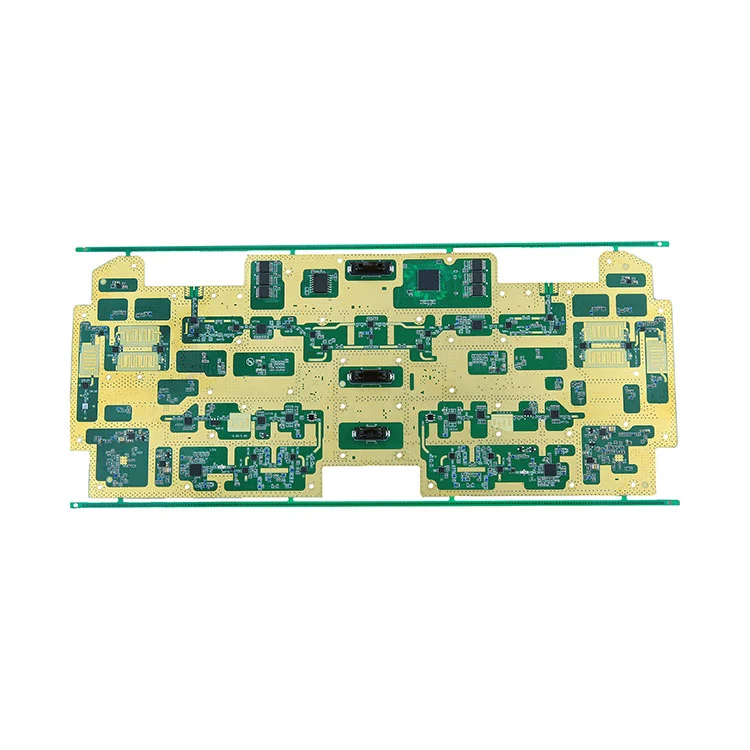

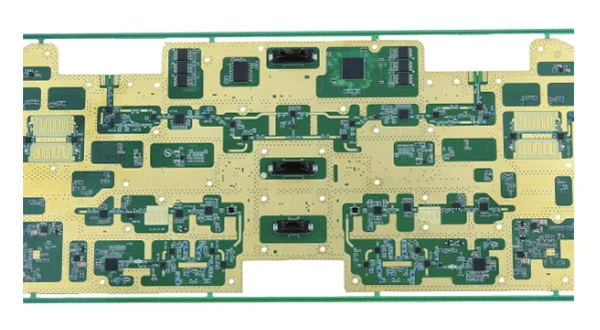

Случаи PCBA

* Тип: Инструментация
* Количество компонентов: 136
* Количество компонентов: 2729
* Двухсторонняя паянка для провисания.
* Минимальный размер упаковки: 0402
* Минимальное расстояние между контактами компонентов: 0,4PH QFN

* Тип: Промышленный контроль
* Количество компонентов: 68
* Количество компонентов: 1131
* Двухсторонняя паянка для выислителей +односторонняя волна пайки
* Количество пайки BGA: 13
* Минимальный размер упаковки: 0402
* Минимальное расстояние между контактами компонентов: 0,5 / ч. QFN

* Тип: Материнская плата промышленного управления
* Количество компонентов: 187
* Количество компонентов: 1920
* Двухсторонняя паянка для выислителей +односторонняя волна пайки
* Минимальный размер упаковки: 0402
* Минимальное расстояние между контактами компонентов: 0,4 мм
