Печатные платы(PCB) - это молчаливая основа сегодняшней электроники. Будь то на смартфоне, системе автомобильного управления, медицинского сканера или модуля аэрокосмической навигации, ПХБ обеспечивают физическую и электрическую основу, которая соединяет все компоненты. Понимание того, как они работают, начинается с признания сдвига, который они принесли технологии. Перед печатными платами была выполнена проводка вручную с подключениями к точке. Этот метод был не только подвержен ошибкам, но и ограниченной масштабируемости. ПКБ решали эти проблемы, предлагая стандартизированные и слоистые структуры, которые обеспечивают компактную конструкцию, надежность и массовую эффективность производства.
Итак, как именно они работают? По их сути, печатные платы служат три основных целях:
Механическая поддержка- Обеспечение компонентов на месте.
Электрические соединения- Предоставление проводящих путей для потока тока.
Целостность сигнала- Обеспечение того, чтобы электронные сигналы перемещались с минимальными потерями или помехами.

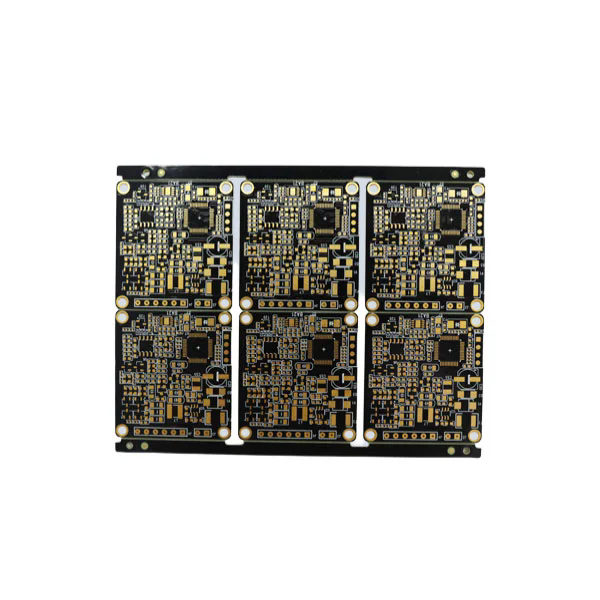

Строительство включает в себясубстраты, как правило, FR4 стекловолокно или другие материалы, которые действуют как изоляционный слой. Кроме того, медная фольга ламинируется, выгравируется в пути и покрыта защитной отделкой. Конечным результатом является тщательно разработанная плата, где могут быть установлены резисторы, конденсаторы, микрочипы и разъемы.
ПХД могут быть односторонними, двусторонними или многослойными в зависимости от сложности дизайна. Многослойные печатные платы - иногда достигая более 40 слоев - важны для расширенного вычислительного и телекоммуникационного оборудования, где плотность маршрутизации сигнала имеет решающее значение. Они включаютваренья(Вертикальные взаимодействия), которые позволяют сигналам проходить через разные слои при сохранении целостности производительности.
Управление теплом является еще одной важной ролью ПХБ. Производив тепловые VIAS, радиаторы или специальные медные заливы, производители гарантируют, что чувствительные компоненты остаются в рамках безопасных рабочих температур. Без таких конструктивных соображений риск отказа системы значительно увеличивается.
Промышленности полагаются на различные виды печатных плат, адаптированные к конкретным приложениям. Понимание того, как эти различия функционируют, дает представление о том, почему ПХД остаются незаменимыми в глобальном производстве электроники.
Односторонние печатные платы: Это самый простой тип, с медными треками только на одной стороне доски. Они экономически эффективны и широко используются в калькуляторах, радиоприемниках и простой потребительской электронике.
Двусторонние печатные платы: Показывая медные дорожки с обеих сторон, они позволяют более сложные конструкции схемы. Компоненты могут быть установлены с обеих сторон, увеличивая плотность.
Многослойные печатные платы: Эти платы, включающие три или более слоев проводящей меди, обрабатывают очень сложные приложения. Смартфоны, передовые медицинские устройства и аэрокосмическая электроника часто полагаются на них.
Жесткие печатные платы: Построенные на твердых субстратах, они предлагают стабильность и долговечность, что делает их обычными в большинстве электронных устройств.
Гибкие печатные платы: Созданные с использованием сгибаемых материалов, таких как полиимид, они могут скручивать и складываться, идеально подходит для носимой и компактной электроники.
Жесткие платы: Гибрид, который сочетает в себе жесткие и гибкие области, предлагая одновременно структурную стабильность и гибкость конструкции.
Высокочастотные печатные платы: Сделанные со специализированными материалами, они обеспечивают точность сигнала для таких приложений, как телекоммуникации и радиолокационные системы.
Чтобы ясно выделить профессиональные параметры продукта, вот сводная таблица:
| Параметр | Типичный диапазон/спецификация | Пример приложения |
|---|---|---|
| Базовый материал | FR4, Polyimide, CEM-1, Роджерс | Потребительская электроника, автомобильная, радиочастотная оборудование |
| Толщина меди | 0,5 унции - 6 унций | Силовые доски, промышленный контроль |
| Количество слоев | 1 - 40+ | От игрушек до суперкомпьютеров |
| Поверхностная отделка | Hasl, Enig, OSP, погружение серебро, погружение | Улучшает припадение, коррозионную стойкость |
| Минимальная ширина трассировки/расстояние | 2 - 4 мили (усовершенствованные конструкции ниже 2 мил) | Устройства межсоединения с высокой плотностью (HDI) |
| Рабочая температура | -55 ° C до +150 ° C (специальные конструкции до 200 ° C +) | Аэрокосмическая, военная, промышленный контроль |
| Диэлектрическая постоянная (DK) | 2.2 - 4,5 в зависимости от материала | Высокочастотная передача сигнала |
| Теплопроводность | 0,25 - 2,0 Вт/мк (в зависимости от субстрата) | Теплочувствительные схемы |
Эти параметры определяют производительность, долговечность и надежность каждой печатной платы. Производители тщательно выбирают спецификации на основе требований конечного использования. Например, автомобильная плата ECU требует более высокой термостойкости и толерантности к вибрации по сравнению с простой домосферы для светодиодного освещения.
Надежность печатной платы зависит не только от проектирования, но и от точных производственных процессов. Высококачественные ПХБ требуют строгого приверженности международным стандартам, таким как IPC-A-600 (приемлемость печатных плат). Процесс обычно включает в себя следующие шаги:
Дизайн и макет- Инженеры создают схему и переводят ее в файлы Gerber, которые диктуют медные шаблоны, отверстия для буровых отверстий и маски для припов.
Подготовка субстрата- FR4 или выбранный материал вырезан и ламинируется медной фольгой.
Перенос изображения и травление- Схема схемы печатается, а нежелательная медь выгравируется, оставляя проводящие пути.
Бурение и покрытие- Отверстия просверлены для VIAS и компонентов, а затем высекаются для обеспечения проводимости.
Прикладная маска- Применяется защитный полимерный слой, изоляционные следы и предотвращение припоя мостики.
Поверхностная отделка- HASL (выравнивание припоя горячего воздуха), Enig (Electroless Nickel Immersion Gold) или другие отделки применяются для повышения присточки.
Шелкостная печать- Справочные маркировки, логотипы и этикетки добавлены.
Электрические испытания-Летающие зонда или тестирование на основе приспособления гарантируют, что все соединения действительны и нет шорт или открытых цепей.
Окончательный осмотр и упаковка- Доски визуально осматриваются, измеряются и упаковываются в соответствии с требованиями клиента.
Надежность дополнительно укрепляется методами, такими как:
Контроль импедансаДля высокоскоростных цифровых цепей.
Тепловые рельефные прокладкиЧтобы оптимизировать пайку.
Технология микровийДля компактных HDI PCB.
Конформные покрытияДля влаги и пылевой стойкости.
Глобальные производители также внедряютСистемы управления качествомтакие как ISO 9001, ISO/TS 16949 (Automotive) и AS9100 (Aerospace). Они обеспечивают постоянную эффективность и соблюдение требовательных отраслей.
Будущее ПХБ продолжает развиваться с быстрыми технологическими тенденциями. Новые приложения в5G, управляемые ИИ устройства, электромобили и IoTДоски спроса, которые более тонкие, быстрее и долговечны. Инновации включают:
HDI (Interconnect) HDI (высокая плотность): Разрешение большего количества компонентов в небольших помещениях, включение смартфонов и носимые технологии.
Встроенные компоненты: Интеграция пассивных и активных компонентов непосредственно в слои PCB для экономии пространства.
Металлические основные печатные платы: Использование алюминиевых или медных оснований для усиления теплового рассеивания при светодиодном освещении и электронике питания.
Биоразлагаемые субстраты: Отвечая на проблемы устойчивости, экологически чистые ПХБ привлекают внимание.
3D-печи: Предложение гибкого прототипирования и индивидуальной геометрии.
Поскольку отрасли требуют более высоких частот, более высоких скоростей и лучшей энергоэффективности, технология PCB продолжает адаптироваться. Например, для автомобильной электроники все чаще требуются платы, способные выдерживать высокую вибрацию, широкие температурные диапазоны и контроль электромагнитных помех. Медицинские устройства полагаются на миниатюрные ПХД, которые поддерживают высокую надежность внутри жизнеобеспечения. Телекоммуникационные компании инвестируют в высокочастотные ПХБ, чтобы обеспечить минимальную потерю сигнала на базовых станциях 5G.
Влияние этих инноваций глубокое: лучшая связь, более безопасная транспорта, усовершенствованное здравоохранение и более эффективное использование энергии. По сути, эволюция печатных плат напрямую влияет на будущее глобальной технологической инфраструктуры.
Q1: Как долго длится печатная плата?
Высококачественная ПХБ может длиться от 10 до 20 лет в зависимости от условий использования, выбора материалов и теплового управления. Промышленные и аэрокосмические платы, разработанные с более строгими спецификациями, могут длиться еще дольше с надлежащим техническим обслуживанием.
Q2: Как выбрать правильную печатную плату для моего приложения?
Выбор правильной печатной платы включает в себя оценку рабочей среды, требований к мощности, скорости сигнала и ограничений физического проектирования. Например, гибкие печатные платы идеально подходят для носимых устройств, в то время как многослойные жесткие платы лучше для высокоскоростных систем обработки данных. Консультация с опытным производителем обеспечивает оптимальный выбор материалов и дизайна.
Печатные платы - это скрытая сила, стоящая за современными технологиями, гарантируя, что устройства остаются функциональными, надежными и эффективными. От основных однослойных конструкций потребительских гаджетов до сложных многослойных конструкций в аэрокосмическом и медицинском оборудовании, ПХД продолжают развиваться и адаптироваться к новым проблемам.
ВFanway, мы объединяем передовые технологии, строгие стандарты качества и отраслевые экспертизы для доставки ПХБ, которые отвечают разнообразным глобальным требованиям. Если вы ищете надежного партнера для удовлетворения ваших потребностей в производстве электроники,связаться с намиСегодня и узнайте, как мы можем привлечь ваши инновации.
-
