От дизайна печатной платы до массового производства, Fanway предоставляет услуги по производству печатных платежников в качестве универсальных решений для решения ваших разнообразных требований к проекту и ускорения вашего времени на рынок.

Двойная пласка
  • Двойная пласкаДвойная пласка
  • Двойная пласкаДвойная пласка
  • Двойная пласкаДвойная пласка

Двойная пласка

Вам приветствуется, что вы приезжаете на фабрику Fanway, чтобы купить последние продажи, низкую цену и высококачественную двухслойную плату. Мы с нетерпением ждем возможности сотрудничать с вами.

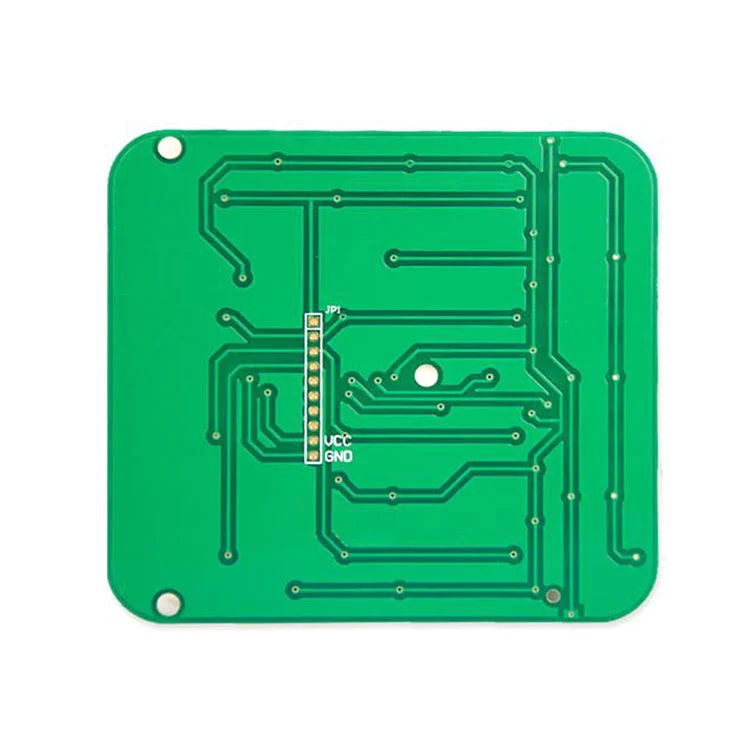

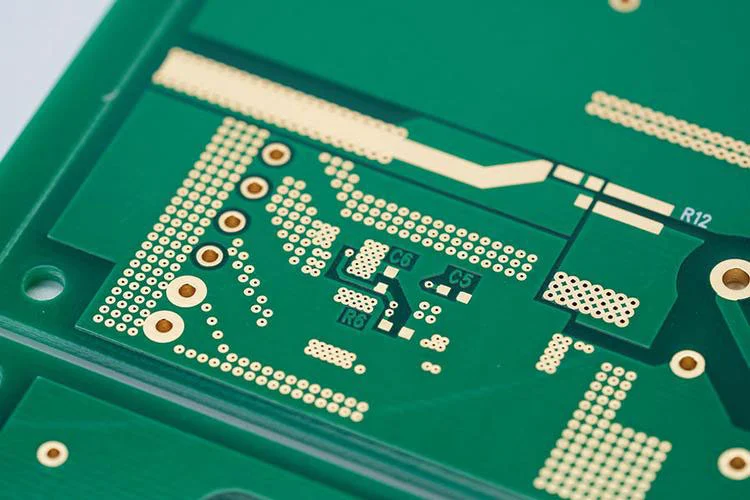

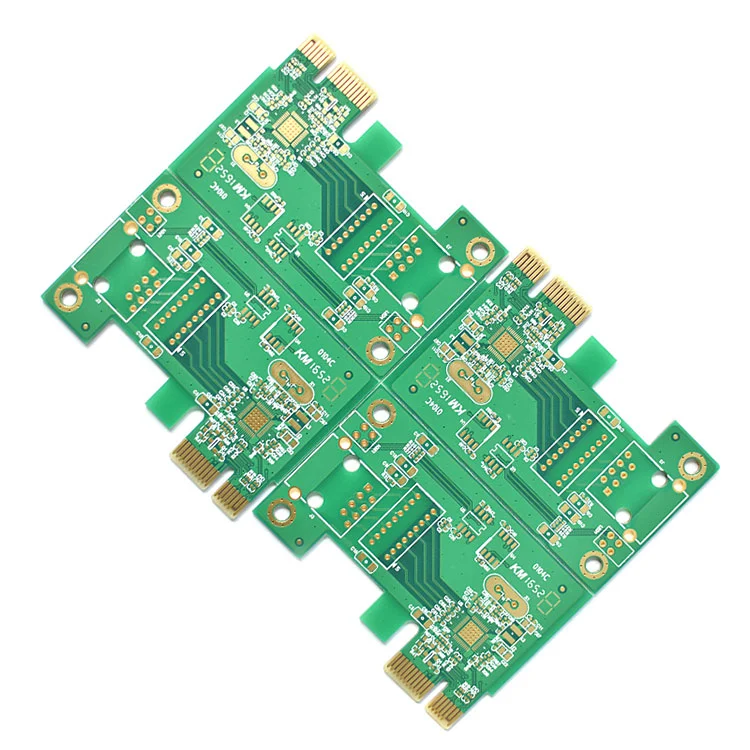

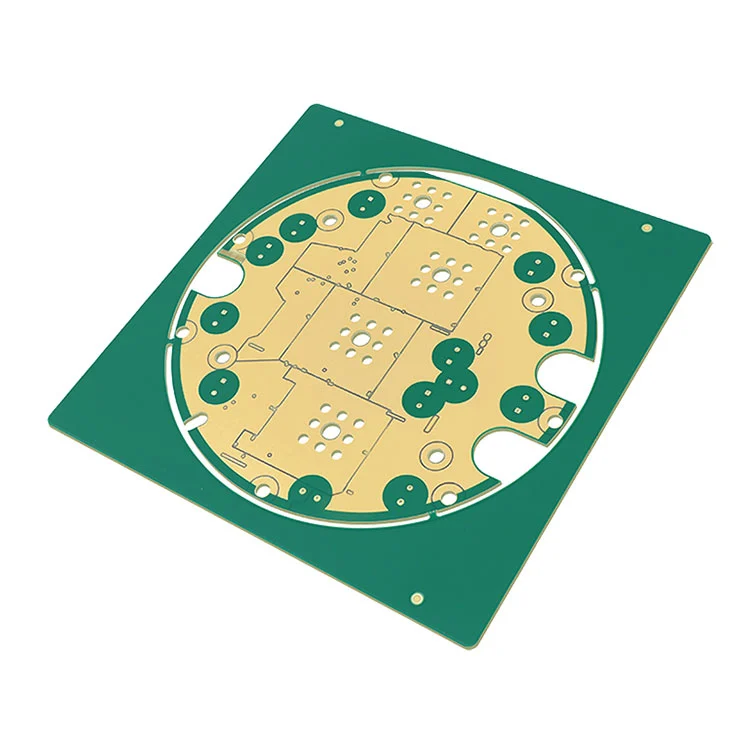

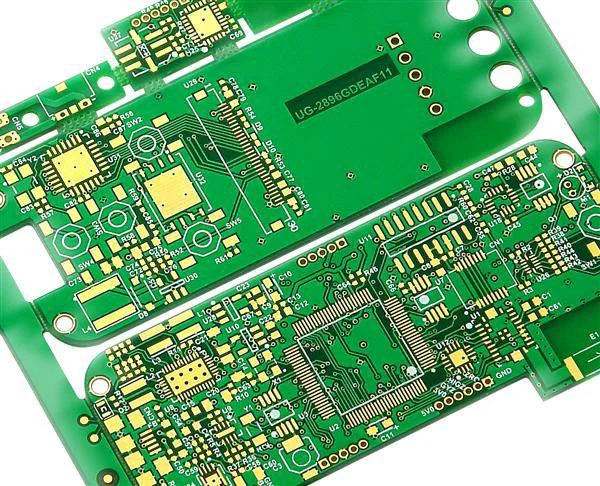

Двойная пласка (двусторонняя печатная плата) интегрирует два проводящих медных слоя на подложке (FR-4), взаимосвязанные с помощью складываемых видов (PTH) или VIAS. Будучи профессиональным поставщиком печатной платы в Китае, Fanway предлагает низкую стоимость и быстрая двухслойная печатная плата.

Double Layer Pcb


Почему двойные платы Fanway?

Точное производство

Precision Manufacturing

Поддержка лазерного бурения, микро -виа и HDI.

Строгое тестирование

Rigorous Testing

100% электрические испытания и проверка AOI.

Сертифицированное качество

Certified Quality

Соответствие IPC-A-600 классу 2/3, UL 94V-0.

Быстрая доставка

Fast Delivery

Прототипы заканчиваются за 24 часа, объемные заказы финишируют за 5 дней.


Преимущества двойной платы в Fanway

Эффективность пространства:Двусторонняя маршрутизация для компактных макетов.

Сокращение EMI:Оптимизация грунта.

Экономическая эффективность:Лучший выбор для прототипов среднего комплекса и производства.

Механическая прочность:Усилена с помощью нанесения вибрации.


Конфигурация слоя двухслойного платы в Fanway

Двойные медные слои:Поддержите компоненты и следы с обеих сторон.

Субстрат:FR-4, алюминий на опциональном.

Межслойные соединения:Сквозной, слепой или похороненной вайи.

Защита:Двойная боковая паяная маска и шелкостная экрана.

Возможности дизайна:Поддержите SMT и через компоненты отверстия оба.

Маршрутизация поперечного уровня уменьшает размер платы и повышает ясность сигнала.


Процесс производства двойной платы

Подготовка ламината (двусторонняя CCL).

Бурение и с помощью металлизации (ПТГ).

Фотолитография и медное травление.

Двухсторонняя припоя маска/шелкостная печать.

Поверхностная отделка (загадка, HASL или погружение серебро).

Технические спецификации

Толщина:0,8–3,0 мм (стандартный 1,6 мм).

Медный вес:1–3 унции.

След/пространство:0,15 мм (6 мил).

Моя по диаметру:0,3 мм (12 мил).

Диэлектрическая прочность:20 кВ/мм (FR-4).

Double Layer Pcb
