В быстро меняющемся мире производства электроники, где важны компактные конструкции, легкие конструкции и превосходная производительность,Жесткие гибкие печатные платыстали одним из самых инновационных решений. Комбинируя долговечность жестких плат с универсальностью гибких цепей, жесткие гибкие платы меняют, как инженеры проектируют все, от потребительской электроники до аэрокосмических систем. В этой статье мы глубоко погрузимся в то, что такое жесткие гибкие печатные платы, как они работают, почему они становятся все более популярными, и как их уникальные параметры делают их оптимальным выбором для применений с высоким требованием.

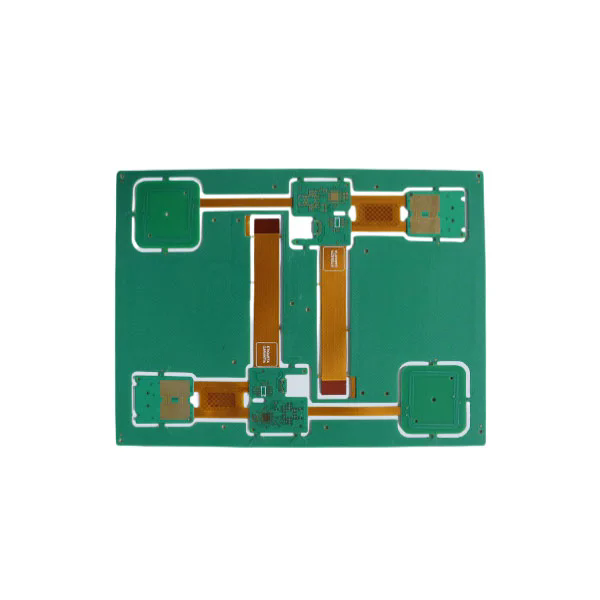

Жесткая гибкая печатная плата - это гибридная печатная плата, которая интегрирует как жесткие, так и гибкие субстраты в единый, беспроблемный дизайн. В отличие от традиционных жестких печатных плат, которые полностью состоят из жестких FR4 или аналогичных материалов, или чисто гибких цепей, которые используют полиимидные пленки, жесткие гибкие ПХБ объединяют обе технологии, чтобы максимизировать производительность и свободу конструкции.
В своем ядре жесткая секция поддерживает компоненты, которые требуют механической стабильности, таких как разъемы, микроконтроллеры или интегрированные цепи, в то время как гибкая секция позволяет плате сгибать, складывать или скручивать, чтобы вписаться в компактные корпуса. Это делает жесткие гибкие печатные платы идеальными для приложений, где пространство ограничено, но высокая надежность имеет решающее значение.
Целостность сигнала: более короткие взаимосвязи между жесткими и гибкими слоями минимизируют потерю сигнала и улучшают высокоскоростную передачу данных.
Механическая универсальность: гибкая секция допускает складывание, что уменьшает общий размер устройства и устраняет громоздкую проводку.
Улучшение надежности: интеграция гибких и жестких деталей в одну печатную плату сводит к минимуму паяльные соединения и разъемы, которые являются общими точками отказа.
Эта смесь производительности и гибкости дизайна сделала жесткие гибкие ПХБ все более важными в таких отраслях, как медицинские устройства, военная электроника, автомобильные системы и гаджеты потребителей.
Производители электроники часто сталкиваются с критическим решением при выборе типов печатных плат: они должны использовать традиционную жесткую печатную плату, гибкую печатную плату или жесткую гибкую печатную плату? Вот ключевые причины, по которым жесткие гибкие печатные платы становятся предпочтительным выбором для продвинутых проектов.
| Особенность | Жесткая печатная плата | Гибкая печатная плата | Жесткая гибкая печатная плата |
|---|---|---|---|
| Использование пространства | Ограничен | Отличный | Отличный |
| Механическая долговечность | Высокий | Умеренный | Высокий |
| Гибкость дизайна | Низкий | Высокий | Высокий |
| Целостность сигнала | Умеренный | Умеренный | Отличный |
| Сложность сборки | Высокий (больше разъемов) | Высокий | Низкий |
| Надежность | Хороший | Умеренный | Отличный |
Жесткие гибкие печатные платы предлагают лучшее из обоих миров, объединяя надежность жестких ПХБ с адаптивностью гибких цепей. Это приводит к:
Компактные дизайны: необходимо для смартфонов, носимых устройств и устройств IoT.
Снижение веса: критическая для аэрокосмической, дронов и автомобильных применений.
Меньше точек соединения: уменьшает потенциальные точки отказа и улучшает продолжительность жизни продукта.
Улучшенная производительность: поддерживает превосходную передачу сигнала даже в высокочастотных приложениях.
Медицинские устройства: кардиостимуляторы, системы визуализации и хирургические инструменты.
Аэрокосмическая и защита: авионика, радиолокационные системы и электроника военного класса.
Автомобиль: передовые системы помощи водителям (ADA), информационно-развлекательные системы и управление батареями EV.
Потребительская электроника: смартфоны, планшеты, камеры и игровые приставки.
Включая миниатюризацию при сохранении структурной целостности, жесткие гибкие ПХБ стали незаменимым компонентом в электронных устройствах следующего поколения.
При выборе жесткого поставщика печатных плат, понимание технических параметров имеет решающее значение. Высококачественное производство обеспечивает долговечность, производительность и соблюдение строгих отраслевых стандартов. Ниже приведена сводка ключевых спецификаций продукта, которые определяют превосходную жесткую гибкую печатную плату:
| Параметр | Спецификация |
|---|---|
| Материал | FR4, полиимид, домашнее животное |
| Количество слоев | От 2 до 20+ слоев |
| Толщина меди | От 0,5 унции до 4 унций |
| Мин Ширина линии/расстояние | 0,075 мм / 0,075 мм |
| Размер отверстия | Мин 0,1 мм |
| Радиус изгиба | Всего 0,5 мм |
| Поверхностная отделка | Enig, Hasl, OSP, погружение серебро, золото |
| Рабочая температура | -40 ° C до +150 ° C. |
| Контроль импеданса | ± 10% |
| Сертификаты | Rohs, UL, ISO9001, IPC-6013 |
Эти спецификации гарантируют, что PCB поддерживает высокие электрические характеристики и выдерживает жесткие условия окружающей среды. Производители, специализирующиеся на жестких гибких ПХБ, используют передовые методы изготовления, такие как лазерное бурение, контролируемое импедансное маршрутизацию и автоматизированная оптическая проверка, чтобы гарантировать точность и надежность.
Выбор подходящего производителя так же важно, как и выбор правильного дизайна печатных плат. Вот контрольный список, который поможет вам оценить надежного поставщика жестких гибких печатных плат:
Инженерный опыт: убедитесь, что у производителя есть опыт работы с сложными многослойными жесткими гибкими проектами печатных плат.
Качество материала: используйте только FR4 и полиимид высокого уровня для обеспечения долговечности и гибкости.
Обеспечение качества: ищите строгие протоколы тестирования, в том числе AOI, тестирование импеданса и тепловые тесты.
Параметры настройки: выберите поставщика, который предлагает индивидуальные решения для ваших конкретных требований приложения.
Время и масштабируемость заказа: быстрое прототипирование в сочетании со способностью масштабировать массовое производство имеет решающее значение.
Фалэй является ведущим производителем жестких гибких печатных плат с многолетним опытом предоставления высококачественных решений для промышленности, включая медицинскую, автомобильную, аэрокосмическую и потребительскую электронику. Наши продукты производятся с использованием современного оборудования, соответствующего стандартам IPC-6013 и проходят строгие качественные тестирование, чтобы обеспечить производительность высшего уровня.
Независимо от того, нужен ли вам сложный многослойный дизайн или экономичный прототип, Fanyway обеспечивает всестороннюю поддержку от консультации по проектированию до окончательного производства.
Q1 Каковы основные преимущества использования жестких гибких печатных плат в дизайне продукта?
А1. Жесткие гибкие печатные платы позволяют создавать компактные конструкции, снизить общий вес, минимизировать взаимосвязи и повышать целостность сигнала. Эти преимущества делают их идеальными для отраслей, где надежность и миниатюризация имеют решающее значение, такие как аэрокосмическая, автомобильная и медицинская технология.
Q2. Являются ли жесткие гибкие печатные платы дороже, чем традиционные жесткие печатные платы?
A2 Хотя первоначальная стоимость производства жестких гибких ПХБ может быть выше, они часто снижают общие расходы на производство, минимизируя разъемы, повышая надежность и обеспечивая эффективную сборку. В высокопроизводительных приложениях они обеспечивают значительную экономию затрат на жизненный цикл продукта.
Жесткие гибкие печатные платы переопределяют современную электронику, обеспечивая непревзойденную гибкость, надежность и производительность непревзойденной конструкции. Они позволяют инженерам создавать компактные, но надежные продукты, которые отвечают растущим требованиям отраслей, от медицинских технологий до аэрокосмической промышленности.
ВФалэй, Мы специализируемся на производстве высококачественных жестких гибких платы, адаптированных к вашим потребностям. Благодаря нашим передовым средствам, строгим протоколам тестирования и инженерным опыту, мы помогаем вам достичь оптимальной производительности и надежности для ваших продуктов.
Готовы поднять свой дизайн электроники на следующий уровень?Связаться с намиСегодня, чтобы обсудить свой проект и узнать, как Fanyway может предоставить идеальное решение для гибких печатных плат.
-
