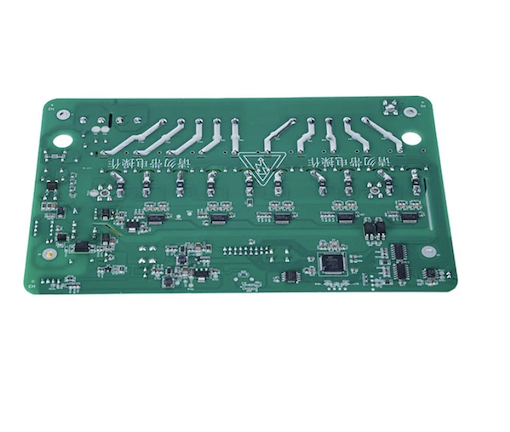

Сборка SMT и THT печатной платы для быстрого прототипирования

Сборка печатной платы для быстрого прототипирования SMT и THT, предоставляемая Fanway, начинается с проверки DFM, которая выявляет расстояние между контактными площадками, размер отверстий и проблемы с зазором компонентов перед установкой первого компонента. Затем мы собираем вашу плату, используя размещение SMT, пайку сквозных отверстий и полное тестирование. Благодаря доставке в течение 24 часов с момента подтверждения файла вы получаете рабочие платы достаточно быстро, чтобы продолжить разработку. Одна штука — это наш минимум, чтобы сделать ваш бюджет и оплату более гибкими.

Преимущества сборки прототипа печатной платы

1. Ранняя проверка, снижение риска

Сборка печатных плат SMT и THT для быстрого прототипирования позволяет протестировать конструкцию схемы в реальном мире, прежде чем переходить к дорогостоящему производственному оборудованию и крупным заказам компонентов. Обнаружение конструктивного недостатка на этом этапе обходится в несколько раз дешевле, чем переработка серийной партии. Одна итерация прототипа может предотвратить катастрофические потери, которые в противном случае были бы обнаружены только после того, как будут построены тысячи единиц.

2. Ускоренная итерация исследований и разработок

Быстрая обработка, обычно 24 часа, означает, что ваша команда инженеров может получить новые версии платы в течение нескольких дней и немедленно приступить к тестированию. Более короткие циклы итераций позволяют внести больше усовершенствований в проект в течение одного и того же графика проекта, что напрямую повышает зрелость продукта до его выпуска в производство.

3. Параллельная разработка прошивки

Платы-прототипы предоставляют разработчикам программного обеспечения настоящую аппаратную платформу для написания и тестирования встроенного кода. Вместо ожидания выпуска плат разработка прошивки может осуществляться параллельно с проверкой оборудования, что сокращает общий график проекта. Этот параллельный рабочий процесс необходим для работы в ограниченных рыночных окнах.

4. Контролируемая структура затрат

При мелкосерийном производстве затраты на стадии прототипа намного ниже затрат на полный производственный цикл. Группы исследований и разработок и стартапы могут заказать именно то количество плат, которое необходимо для тестирования, избегая избыточных запасов и ненужных капитальных затрат. Такая гибкость делает прототипирование доступным даже для проектов с ограниченным бюджетом.

Почему инженеры выбирают Fanway

Fanway понимает требования этапа прототипирования: скорость, точность и контроль затрат. Вот конкретные преимущества, которые заставляют инженеров возвращаться.

1. Молниеносное исполнение:от файлов Gerber до отправленных плат за 24 часа. Стандартные циклы быстрого поворота занимают от 3 до 7 дней; Наша круглосуточная доставка позволяет инженерным командам выполнять больше раундов проверки проекта в течение одного и того же графика проекта.

2. Нет минимального количества заказа:экономически эффективно построить от 1 до 50 единиц. Команды исследований и разработок и стартапы могут заказывать именно то, что им нужно для тестирования, не прибегая к большим партиям, сохраняя при этом бюджеты на прототипы под контролем.

3. Отслеживание производства в режиме реального времени:Через наш производственный онлайн-портал клиенты могут в любое время отслеживать ход сборки. Статус каждой доски прозрачен, от размещения до тестирования, и каждый шаг отслеживается, поэтому планирование проекта больше не зависит от электронной почты или телефонных звонков.

4. Возможность точного размещения:Системы размещения ASM SiPlace SX2 обеспечивают точность позиционирования 0,1 мм для компонентов 01005. Такой уровень точности гарантирует правильное размещение миниатюрных компонентов на платах высокой плотности, что напрямую определяет, будет ли прототип, использующий сверхмалые корпуса, функционировать должным образом.

5. Смешанная технологическая поддержка:Разъемы SMT, THT и прессовой посадки могут быть собраны на одной плате. Если ваш проект включает в себя как чипы BGA, так и крупные разъемы, вам не нужно распределять производство между несколькими поставщиками; мы завершаем все это в одном объекте.

6. Обработка BGA и CSP:Компоненты BGA и CSP с шагом 0,3 мм собираются и проверяются рентгеновским контролем. Это поддерживает конструкции с использованием новейшего поколения устройств с шариковой сеткой с мелким шагом. Качество паяного соединения этих компонентов не может быть подтверждено только оптическим контролем; Рентген – единственный метод проверки.

7. Поддержка безрискового развития:Бесплатная проверка DFM выявляет ошибки проектирования еще до начала производства, а статистика показывает, что 83% проблем при сборке возникают из-за производственных недостатков на этапе проектирования. Для защиты интеллектуальной собственности мы подписываем соглашения о конфиденциальности и используем зашифрованную передачу данных, чтобы ваши файлы дизайна не были раскрыты или использованы для других целей. Для поиска компонентов мы имеем доступ к более чем 20 миллионам запасных частей и интегрируемся с крупными дистрибьюторами, такими как Mouser и DigiKey, поэтому компоненты прототипов небольшого количества не являются проблемой в отношении минимального количества заказа или сроков выполнения заказа.

Области применения

Услуга Fanway SMT и THT для сборки печатных плат для быстрого прототипирования широко используется в следующих областях.

Устройства Интернета вещей и носимые устройства:малый форм-фактор, высокая плотность и низкое энергопотребление требуют точного размещения и быстрого повторения во время прототипирования. Типичные продукты включают интеллектуальные датчики, браслеты для мониторинга состояния здоровья и модули беспроводной связи.

Автомобильные модули управления:в автомобильной электронике требуются высокая надежность и устойчивость к воздействию окружающей среды. Прототипы ЭБУ, платы управления батареями BMS и модули управления кузовным оборудованием требуют обязательной функциональной проверки и испытаний на надежность на стадии прототипа.

Медицинские диагностические инструменты:медицинские устройства требуют строгого одобрения регулирующих органов; тщательная проверка на стадии прототипа является обязательным условием для последующей сертификации FDA или CE. Сюда входят материнские платы мониторов, платы управления ультразвуком и портативное диагностическое оборудование.

Аэрокосмические испытательные системы:высокие требования к надежности означают, что каждое изменение конструкции должно быть физически проверено. Платы прототипов для контроллеров авионики и систем сбора данных летных испытаний должны соответствовать спецификациям конформного покрытия военного уровня и спецификациям соединителей THT с прессовой посадкой.

Телекоммуникационное и сетевое оборудование:сложные высокоскоростные платы выигрывают от сборки прототипа для проверки целостности сигнала перед производством. Сюда входят материнские платы маршрутизаторов, платы управления оптическими модулями и радиочастотные платы базовых станций.

Тестирование и контроль качества

Тестирование на SMT и THT. Сборка печатной платы для быстрого прототипирования является важным этапом в производстве электроники. Fanway предлагает широкий спектр услуг по тестированию.

При тестировании цепей проверяет электрические характеристики отдельных компонентов и цепей на собранной плате, быстро обнаруживая короткие замыкания, обрывы и отклонения параметров компонентов.

Функциональное тестирование подтверждает, что плата работает так, как задумано, в реальных условиях эксплуатации, моделируя реальные сценарии использования.

Тестирование Burn In Testing подвергает платы расширенной эксплуатации для выявления ранних отказов до того, как они попадут в поле, гарантируя, что доставленные платы не обнаруживают скрытых неисправностей во время непрерывной работы.

Автоматический оптический контроль обнаруживает дефекты пайки, ошибки размещения компонентов и проблемы с полярностью, включая комплексную проверку качества внешнего вида паяных соединений.

Рентгеновский контроль обеспечивает видимость скрытых соединений, таких как BGA и LGA, которые невозможно проверить оптически, подтверждая целостность паяных соединений для устройств с шариковой решеткой.

Общие проблемы при сборке и их предотвращение

Плохое качество пайки, включая холодные соединения, перемычки и недостаточное количество припоя.

Профилактика:контролируемые профили оплавления и проверка паяльной пасты SPI, при которой толщина и форма пасты фиксируются для каждой платы.

Ошибки размещения компонентов, связанные с неправильной ориентацией или положением.

Профилактика:Проверка AOI после размещения и рентгеновская проверка BGA.

Несоответствие упаковки, когда упаковка компонента не соответствует конструкции контактной площадки печатной платы.

Профилактика:Проверка DFM перед производством, при которой наша команда инженеров проверяет размеры упаковки каждого компонента.

Ошибки файлов, такие как отсутствие слоев Gerber или неправильные файлы детализации.

Профилактика:инженерная проверка всех поступающих файлов на полноту слоев и корректность координат бурения.
