Fanway специализируется на предоставлении эффективных и надежных служб сборки печатной платы, точно адаптированные к вашим уникальным требованиям для ускорения успеха вашего продукта.
SMT Stencil, также известный как трафарет PCB, является важным инструментом в процессе производства SMT. Его основная функция заключается в обеспечении высококачественной пайки электронных компонентов через точную печать пая. Будь то массовое производство или высокую сборку, SMT Stencil всегда играл важную роль в повышении эффективности производства, снижении затрат и обеспечении качества продукции. Fanway специализируется на трафарете с лазерными вырезанными для сборки печатных плат, предлагая непревзойденную точность, быстрый поворот и глобальную поддержку. Мы разработали Precision Smt Strancks, предназначенные для оптимизации процессов вашей технологии поверхностного монтажа (SMT). Будучи надежным партнером для производителей PCBA по всему миру, наши трафареты с лазерными вырезами обеспечивают последовательное осаждение пая пая, снижение дефектов и повышенную эффективность производства.

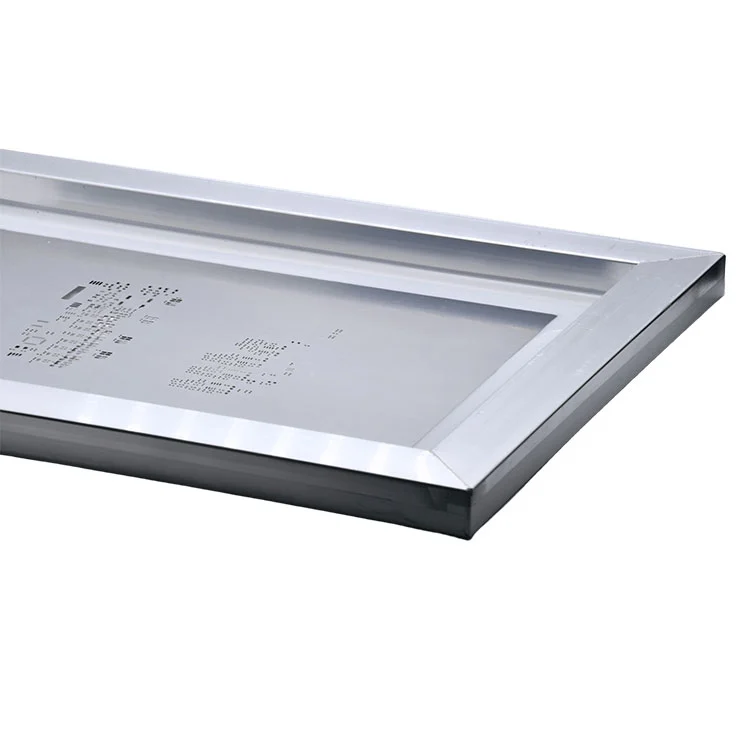

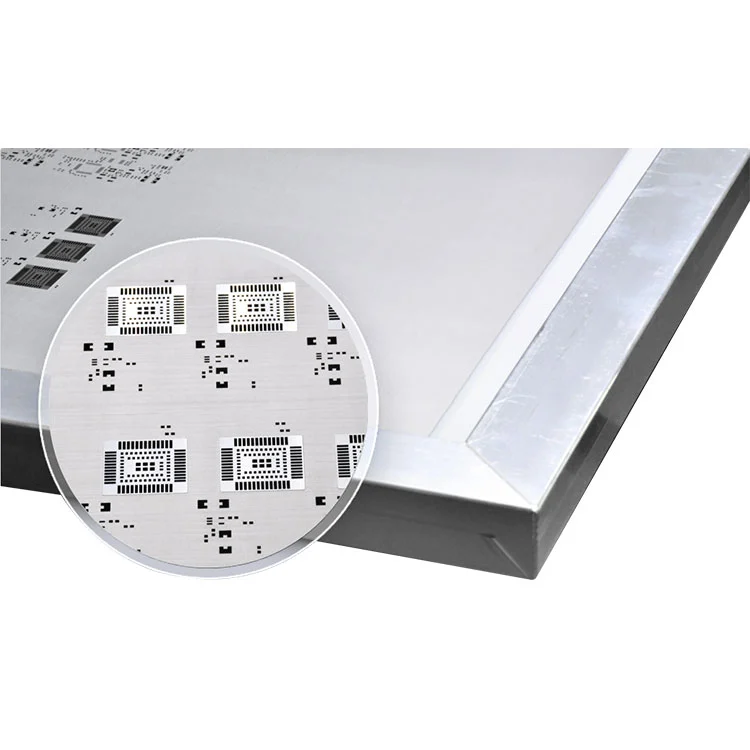

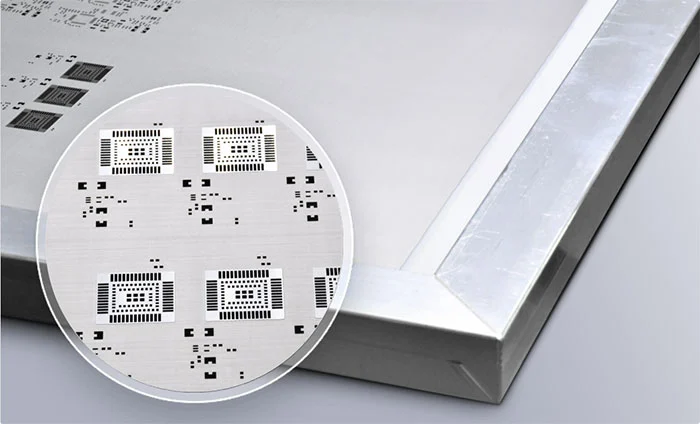

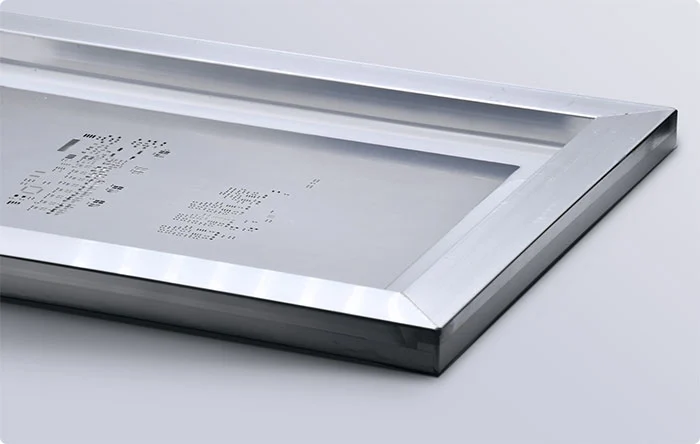

Этот трафарет фиксируется в пределах жесткой рамки навсегда, с помощью сетчатой границы. Эта сетчатая граница позволяет плотно растягиваться трафаретной фольгой, обеспечивая плоскую и стабильную поверхность. Это напряженное растяжение достигает печати с высокой точностью. По сравнению с безрамными трафаретами SMT, он более удобен, так как нет необходимости растянуть трафарет само по себе, и он более подходит для прогонов с большим объемом.

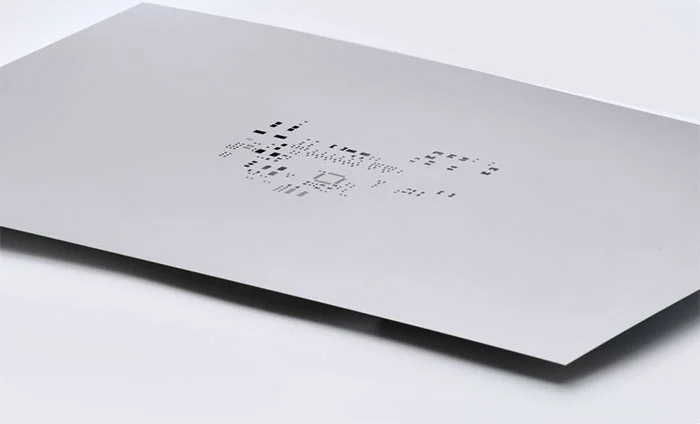

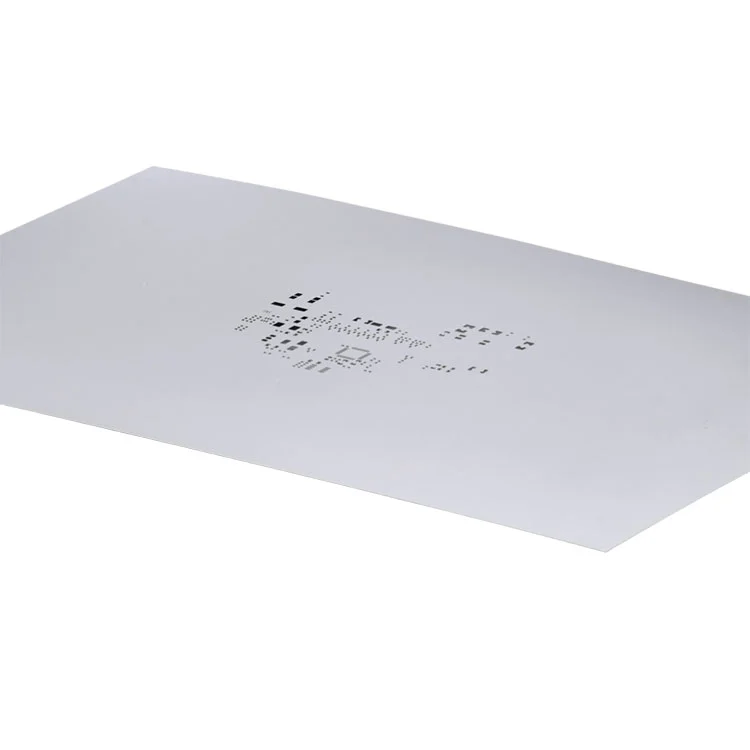

Бесплатные трафареты SMT, также известные как фольга, составляют 100% лазерные листы. Вы можете использовать их с помощью повторно используемых кадров. По сравнению с трафаретами в рамке, он предлагает экономически эффективное и экологически чистое решение. В результате он лучше всего подходит для коротких прогонов и прототиповой сборки печатной платы. Кроме того, вы можете использовать его как для ручной, так и для пайки машины.
Эти трафареты изготовлены на заказ из файлов CAD или файлов Gerber и предназначены для печати для вставки вручную. Используя прототипные трафареты SMT, вы можете устранить ошибки в печати, избежать необходимости ручного пайки компонентов на плату, ускоряя процесс сборки печатных плат.
Наши современные лазерные системы достигают ** ± 0,01 мм точности **, обеспечивая идеальное выравнивание с файлами проектирования печатных плат (Gerber/ODB ++). Идеально идеально подходит для компонентов с тонкими шагами (до 01005) и сложных макетов.
Выберите из нержавеющей стали 304/316 или электрополированной никеля для превосходной долговечности. Наши трафареты выдерживают 100 000+ циклов печати, сохраняя при этом определение края.
- Размеры и формы диафрагмы, адаптированные к вашему росту
-Варианты кадров: нано покрытый нано, натягиваемые или многоразовые рамки
- Решения Step-Stencil для толщины смешанной печатной платы
Прототип трафареты за 24 часа | Объемные заказы за 3-5 дней
DHL/FedEx доставка в 50+ стран
✔ Широкие приложения:SMT Strenchils можно использовать практически для всех процессов производства печатных плат и не ограничиваются каким -либо конкретным методом изготовления.
✔ Высокая точность и последовательность:SMT Strencils гарантируют, что положение припоя пастообразной пасты очень точное, а размер диафрагмы согласуется.
✔ Время укорочения печатной платы:С помощью трафаретов SMT, паяная паста может применяться ко всей печатной плате за один шаг, значительно сокращая время сборки.
| Лазерный трафарет | Лазерные трафареты обеспечивают высокую точность и подходят для компонентов с тонкими шагами. |
| Химический трафарет трафарет | Химический трафарет травления является наиболее экономически эффективным и подходит для стандартного производства SMT. |
| Вскочить/понижать трафарет | Повышенная/пошаговая трафарет является лучшим выбором при разработке компонентов, которые требуют различной толщины припоя пая, оптимизируйте осаждение пая. |
| Электроформованный трафарет | Электроформированный трафарет обеспечивает сверхвысочную точность и идеально подходит для применений с высокой надежностью. |
В: Как выбрать правильную толщину трафарета?
A: Обычно, 0. 1 мм до 0. 2 мм, в зависимости от типа припоя пая, спецификации проекта печатной платы и размера компонентов.
В: Что такое срок службы трафарета SMT?
A: Как правило, 10 000 циклов, но это зависит от того, как часто он используется и насколько хорошо он поддерживается за счет очистки.
В: Можете ли вы предложить прототип SMT трафареты?
A: Да, мы можем. Пожалуйста, предоставьте файл проектирования печатной платы для настройки.
