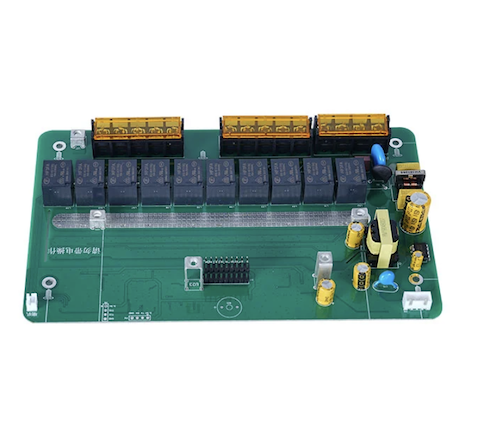

Сборка прототипа печатной платы электронной печатной платы

Служба сборки прототипов печатных плат электронных печатных плат от китайского поставщика Fanway создана для научно-исследовательских проектов в области устройств Интернета вещей, автомобильных модулей управления, медицинских диагностических инструментов и аэрокосмических испытательных систем. В то время как типичные услуги по быстрому выполнению печатных плат занимают от 3 до 7 дней, наша 24-часовая доставка значительно сокращает циклы итераций. Прежде чем начать сборку, наша команда инженеров выполняет DFM-анализ ваших файлов Gerber, спецификации и файлов подбора и размещения, чтобы на ранней стадии выявить проблемы с конструкцией контактных площадок, конфликты между расстояниями между компонентами или другие проблемы технологичности. Благодаря отсутствию минимального количества заказа (начиная с 1 шт.), команды исследований и разработок могут избежать чрезмерных затрат на складские запасы на этапе создания прототипа.

Для чего нужна сборка прототипа печатной платы?

Услуга сборки прототипа печатной платы печатной платы — это процесс установки электронных компонентов на печатную плату в небольших количествах для создания тестируемых образцов. Его основная цель — проверка, а не производство:

Проверка проекта: подтверждает, что ваша схема работает в физическом мире. Моделирование не может охватить все реальные переменные — целостность сигнала, распределение мощности и тепловое поведение становятся видимыми только в ходе физических испытаний.

Итеративное улучшение: выявление и исправление конструктивных недостатков на стадии прототипа обходится в несколько раз дешевле, чем переработка серийной партии. Одна итерация прототипирования может сэкономить в десять раз стоимость крупномасштабной доработки.

Разработка встроенного ПО: предоставляет разработчикам программного обеспечения реальную аппаратную платформу для написания и тестирования встроенного кода. Разработка прошивки без физического оборудования подобна отладке в вакууме: логическая корректность не гарантирует совместимости оборудования.

Сборка прототипа — это важнейший этап, который превращает продукт из концепции в реальность, и услуга Fanway по сборке прототипа печатной платы электронной печатной платы обеспечивает профессиональную поддержку именно на этом этапе.

Основные стартовые файлы

Полные и точные файлы являются основой для плавного запуска проекта. Обычно вам нужны следующие основные файлы:

1. Файлы Gerber, используемые для изготовления печатной платы, содержащие все медные слои, данные сверления, паяльную маску и шелкографию. Неполные форматы или плохо названные слои являются одними из наиболее частых причин задержек производства.

2. В спецификации (BOM) перечислены все компоненты, подлежащие сборке, включая номер детали производителя (MPN), условное обозначение, количество и описание. Расплывчатые описания (например, «конденсатор 100 нФ») могут привести к ошибкам при закупке или задержкам. Различные номинальные напряжения, а диэлектрические материалы ведут себя совершенно по-разному в высокоскоростных цепях.

3. Файл координат (CPL / файл Pick & Place) содержит точные координаты X/Y, углы поворота и сторону крепления для каждого компонента, направляя машину для установки SMT. Ошибки координат напрямую вызывают смещение или ошибки полярности.

4. Профессиональный совет: проверка DFM перед заказом может выявить проблемы с конструкцией колодок, проблемы с расстоянием между компонентами и другие проблемы технологичности до того, как они приведут к остановке производства. Команда инженеров Fanway проводит проверку DFM для каждого заказа на сборку прототипа печатной платы электронной печатной платы перед началом производства.

Полный процесс сборки прототипа

Услуга сборки прототипов Fanway охватывает всю цепочку от материала до готовой платы:

Источники компонентов:Наша команда по закупкам использует стабильную цепочку поставок для обеспечения компонентов по конкурентоспособным ценам даже для небольших партий прототипов. Клиентам не нужно координировать свои действия с несколькими дистрибьюторами.

Инженерный обзор:инженеры проекта проверяют файлы Gerber, спецификации и согласовывают файлы на предмет технологичности еще до начала производства, выявляя большинство потенциальных проблем на самой ранней стадии.

Сборка прототипа печатной платы:поддерживает несколько типов плат, включая многослойные, высокочастотные, HDI, жесткие, жестко-гибкие и гибкие печатные платы. Возможность размещения охватывает сверхмалые компоненты 01005 и BGA с шагом 0,2 мм с максимальным размером платы 510 × 460 мм.

Тестирование и проверка:Каждая плата-прототип проходит строгий режим проверки, включая ручной контроль качества, проверку паяльной пасты SPI, оптический контроль AOI, рентгеновский контроль, внутрисхемные испытания, функциональные испытания и испытания на пригорание. Тщательное тестирование на стадии прототипа обеспечивает плавный переход к опытным испытаниям и серийному производству.

Области применения

Услуга Fanway по сборке прототипов печатных плат электронных печатных плат широко используется в следующих областях:

IoT-устройства и носимые устройства

малый форм-фактор, высокая плотность и низкое энергопотребление требуют точного размещения и быстрого повторения во время прототипирования.

Автомобильные модули управления

автомобильная электроника требует высокой надежности и устойчивости к воздействию окружающей среды; Функциональная проверка и испытания надежности на стадии прототипа являются обязательными.

Медицинские диагностические инструменты

медицинские устройства требуют строгого одобрения регулирующих органов; тщательная валидация на стадии прототипа является обязательным условием для последующей сертификации.

Аэрокосмические испытательные системы

высокие требования к надежности означают, что каждое изменение конструкции должно быть физически проверено; Возможность быстрого прототипирования напрямую влияет на сроки проекта.

Почему стоит выбрать Fanway

Круглосуточная доставка

В то время как стандартные циклы быстрой обработки составляют 3–7 дней, Fanway сокращает время сборки прототипа печатной платы до 24 часов. Для команд исследований и разработок каждая сокращенная итерация означает больше раундов проверки проекта в течение того же периода времени.

Комплексное обслуживание

Мы предоставляем услуги от поиска компонентов, проверки DFM, изготовления печатных плат, размещения SMT, пайки сквозных отверстий и до окончательного тестирования — все под одной крышей. Клиенты избегают накладных расходов на координацию действий отдельных поставщиков печатных плат, дистрибьюторов компонентов и сборочных предприятий.

Сертифицированные системы качества

Наше предприятие имеет сертификаты ISO9001, ISO13485, IATF16949 и ISO14001, а продукция соответствует стандартам UL, RoHS, SGS и REACH. Стандарты качества на этапе прототипа соответствуют серийному производству, что позволяет избежать ошибок при проверке, вызванных различиями в процессах.

Низкий минимум заказа

Мы поддерживаем заказы от 1 штуки без требований к минимальному количеству, что исключает лишние затраты на складские запасы для нужд этапа исследований и разработок.

Инженерная поддержка на старте

Анализ DFM выполняется до подтверждения заказа, что позволяет выявить и устранить проблемы проектирования на раннем этапе. Это переносит производственные риски вперед, а не реагирует на проблемы во время сборки.

Вопросы и ответы

Вопрос: Сколько времени обычно занимает сборка прототипа печатной платы?
Ответ: Fanway предлагает быстрое прототипирование в течение 24 часов. В обычных условиях от подтверждения файла до поставки готовой платы может пройти не более 24 часов, в зависимости от количества слоев платы, сложности компонентов и готовности спецификации.

Вопрос: Какие файлы необходимы для запуска проекта прототипа?
О: Вам нужны файлы Gerber (для изготовления печатной платы), спецификация (с номерами деталей производителя, ссылочными обозначениями и количеством) и файл координат (для размещения SMT). Перед отправкой рекомендуется провести самопроверку DFM, или вы можете поручить нашей команде инженеров провести проверку технологичности.

Вопрос: Какие типы печатных плат вы поддерживаете для сборки прототипов?
О: Мы поддерживаем многослойные, высокочастотные, HDI, жесткие, жестко-гибкие и гибкие печатные платы.

Вопрос: Предоставляет ли Fanway услуги по закупке компонентов для прототипов?
А: Да. Наша команда по закупкам обладает обширными рыночными ресурсами для поставок компонентов для небольших партий прототипов по конкурентоспособным ценам.

Вопрос: Какие испытания входят в стадию прототипа?
О: Тестирование включает оптический контроль AOI, рентгеновский контроль, внутрисхемное тестирование, функциональное тестирование и испытание на пригорание. Конкретный план тестирования может быть настроен в соответствии с требованиями проекта.

Вам нужно начать сборку прототипа для вашего проекта? Отправьте файлы Gerber, спецификацию и файлы координат нашей команде инженеров. Мы предоставим обзор и предложение DFM в течение 24 часов.
