Fanway специализируется на предоставлении эффективных и надежных служб сборки печатной платы, точно адаптированные к вашим уникальным требованиям для ускорения успеха вашего продукта.

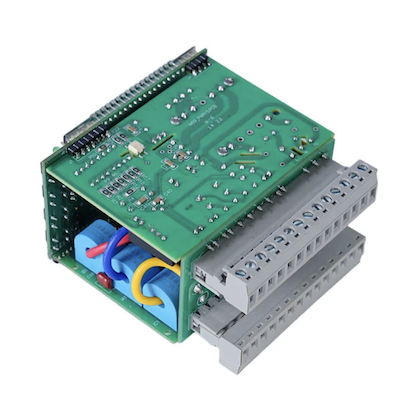

Сборка печатной платы высокой плотности с пакетом BGA от Fanway подходит для процессоров искусственного интеллекта, телекоммуникационного оборудования, медицинских приборов и промышленных средств управления. Корпуса BGA состоят из кремниевого кристалла для обработки, слоя межсоединений, соединяющего кристалл с подложкой, и набора шариков припоя на нижней стороне, который крепится к печатной плате. Такая конструкция обеспечивает высокую плотность соединений, короткие пути прохождения сигнала для улучшения электрических характеристик, эффективную передачу тепла к плате и функцию самовыравнивания во время пайки, которая корректирует незначительные смещения размещения. Наша служба управляет полным рабочим процессом: от поддержки разводки печатных плат до сборки и окончательной проверки.
Корпуса BGA подключаются к печатной плате через набор шариков припоя на нижней стороне компонента. В процессе оплавления все шарики припоя одновременно нагреваются до температуры плавления. Поверхностное натяжение расплавленного припоя обеспечивает точное выравнивание компонента с контактными площадками печатной платы, одновременно образуя электрические, механические и тепловые соединения. Этот эффект самовыравнивания компенсирует незначительные ошибки размещения и является причиной того, что сборки BGA могут достигать высокой производительности, несмотря на небольшой размер шага.
Упаковка BGA является основным выбором для высокопроизводительных микросхем благодаря следующим преимуществам.
Высокая плотность
Он поддерживает сотни или тысячи соединений при компактных размерах, что позволяет создавать сложные конструкции.
Превосходные электрические характеристики
Это достигается за счет коротких межсоединений, которые уменьшают индуктивность и сопротивление, эффективно минимизируя искажения высокочастотного сигнала для радиочастотных и высокоскоростных приложений.
Лучшее управление температурным режимом
Это происходит потому, что шарики припоя проводят тепло к печатной плате более эффективно, чем традиционные выводы.
Эффект самовыравнивания
Монтаж печатных плат на печатных платах BGA означает, что во время оплавления поверхностное натяжение расплавленного припоя автоматически корректирует незначительные отклонения при размещении, повышая производительность сборки.
Сборка печатной платы высокой плотности с корпусом BGA является наиболее требовательным сегментом сборки SMT. Каждый шаг требует точного контроля для достижения надежных соединений.
1. Конструкция контактной площадки печатной платы
Существуют два варианта. Контактные площадки NSMD не имеют паяльной маски по краям контактных площадок, что обеспечивает одинаковые размеры и более прочные механические соединения. Контактные площадки SMD имеют паяльную маску, закрывающую края контактной площадки, концентрирующую тепловое напряжение и приводящую к уменьшению эффективной площади припоя. Для высокоскоростных цифровых схем предпочтительным является NSMD. Когда шаг BGA уменьшается до 0,5 мм или ниже, становится необходимым переходное отверстие, поскольку традиционное разветвление типа «собачья кость» не подходит. Плоскостность заполнения и покрытия имеет решающее значение. Неровные поверхности создают пустоты во время оплавления.
2. Дизайн трафарета
Дизайн трафарета определяет объем паяльной пасты. Для сборок BGA с мелким шагом требуются трафареты, вырезанные лазером и электрополированные с компенсацией размера апертуры. Для BGA с шагом 0,4 мм толщина трафарета обычно составляет 0,1 мм. Размер и форма апертуры регулируются для достижения правильного объема пасты для каждого размера шарика BGA.
3. Размещение
Компоненты BGA размещаются с помощью автоматизированного оборудования для захвата и размещения с визуальным выравниванием. Точность размещения +/- 0,03 мм обеспечивает совмещение каждого шарика припоя с соответствующей контактной площадкой.
4. Пайка оплавлением
Профиль оплавления является наиболее важным параметром при сборке BGA. Профиль состоит из четырех этапов. Предварительный нагрев использует скорость изменения от 1 до 3°C в секунду, уменьшая разницу температур между BGA и печатной платой и предотвращая коробление. Выдержка выдерживается при температуре 150–200°C в течение 60–90 секунд, активируя флюс и удаляя оксиды. Пиковая температура оплавления составляет от 235 до 245°C для бессвинцового сплава SAC305, время превышения температуры ликвидуса составляет от 60 до 90 секунд. При охлаждении используется скорость охлаждения от 2 до 4°C в секунду, что позволяет улучшить структуру зерна и увеличить усталостную долговечность. Температура ниже минимальной вызывает холодные соединения. Температура выше максимальной повреждает внутреннюю структуру компонента BGA.
Узел печатной платы высокой плотности с пакетом BGA от Fanway включает следующие технические возможности.
Диапазон размеров BGA: Сборка компонентов BGA размером от 1x1 мм до 50x50 мм, в том числе микро BGA для портативных устройств и FCBGA большого размера для высокопроизводительных процессоров.
Размер шага: Минимальный шаг 0,4 мм с точностью размещения +/- 0,03 мм. Шаг ниже 0,4 мм оценивается индивидуально.
Количество слоев платы: Поддержка сборки плат от 1 до 108 слоев, включая простые двусторонние платы и сложные объединительные платы с большим количеством слоев.
Толщина доски: Поддерживает толщину платы от 0,2 до 10,0 мм, охватывая гибкие схемы жесткими объединительными панелями.
Поддержка пассивных компонентов: Собирает пассивные компоненты вплоть до 01005 и 0201 вместе с корпусами BGA на одной плате.
Припой Шарики: Поддерживает как свинцовые, так и бессвинцовые припои.
Сертификаты: ISO9001, ISO14001, ISO13485, RoHS, МПК.
Сборка печатной платы BGA необходима для приложений, требующих высокой плотности ввода-вывода, целостности сигнала и тепловых характеристик. Сборка печатной платы высокой плотности с корпусом BGA обслуживает эти ключевые отрасли.
Искусственный интеллект и высокопроизводительные вычисления: Графические процессоры, ускорители искусственного интеллекта и серверные процессоры используют большие пакеты FCBGA с тысячами соединений.
Телекоммуникации: Чипы основной полосы частот 5G, сетевые процессоры и коммутационные ASIC требуют BGA с мелким шагом для высокоскоростной передачи данных.
Медицинские приборы: В диагностическом оборудовании, мониторах пациентов и портативных медицинских инструментах BGA используется для компактной и надежной электроники.
Промышленный контроль: ПЛК, приводы двигателей и контроллеры автоматизации используют BGA для функций обработки и связи.
Бытовая электроника: Смартфоны, планшеты и носимые устройства используют микро BGA для создания компактных конструкций.
Оборудование для точного размещения
Точность размещения +/- 0,03 мм позволяет устанавливать BGA с малым шагом до 0,4 мм.
Управляемое профилирование перекомпоновки
Многозонные печи оплавления обеспечивают точные температурные профили для различных типов корпусов BGA и припоев.
Рентгеновский контроль
Рентгеновские системы 2D и 3D проверяют качество соединения каждого BGA на каждой плате.
Переделка и реболлинг BGA
Специальные паяльные станции с контролируемыми термическими профилями выполняют снятие BGA, очистку контактных колодок, замену шариков и замену в соответствии со стандартами IPC-7711/7721.
Поддержка дизайна
Консультации по разводке печатных плат для оптимизации маршрутизации BGA, включая рекомендации по конструкции контактных площадок и стратегии переходных отверстий.
Полное обслуживание
От оптимизации компоновки печатных плат до поиска компонентов, сборки, проверки и доработки — все через единую точку контакта.
Сертификаты
ISO9001, ISO14001, ISO13485, RoHS, IPC, процессы сборки соответствуют стандартам IPC-A-610 и IPC-7095.
Fanway предоставляет индивидуальные сборки печатных плат высокой плотности с пакетами BGA, адаптированными к конкретным требованиям проектирования и производства.
Поддержка дизайнаНаша команда инженеров работает с вами на этапе компоновки печатной платы, чтобы оптимизировать конструкцию контактных площадок посредством размещения и разветвления для корпусов BGA, снижая риск проблем при сборке до начала производства.
Поиск компонентовМы осуществляем закупку компонентов BGA через авторизованные цепочки поставок, обеспечивая подлинность и отслеживаемость. Для компонентов с длительным сроком поставки или с истекшим сроком эксплуатации мы предоставляем альтернативные рекомендации.
Варианты сборкиУслуги включают сборку прототипа, серийное производство, доработку, замену шариков и замену компонентов. Мы адаптируемся к вашему этапу проекта и требованиям графика.
Индивидуальное тестированиеПротоколы испытаний определяются для каждого проекта и не применяются единообразно. Мы адаптируем проверку и тестирование к конкретному типу корпуса BGA, сложности платы и требованиям применения.
Упаковка и доставкаПлаты очищаются, покрываются покрытием, если указано, упаковываются в соответствии со стандартами ESD и отправляются с полной документацией по отслеживанию в указанное вами место.
Вопрос: Каков минимальный шаг BGA, который может собрать компания Fanway?
О: Fanway в стандартной комплектации поддерживает сборку BGA с шагом до 0,4 мм. Шаг ниже 0,4 мм оценивается индивидуально.
Вопрос: Предоставляет ли Fanway поддержку проектирования сборки BGA?
А: Да. Fanway предоставляет консультации по разводке печатных плат для оптимизации маршрутизации BGA, включая рекомендации по конструкции контактных площадок, заполнению переходных площадок и стратегиям разветвления.
Вопрос: Каковы типичные сроки сборки BGA?
О: Прототипы BGA-сборок обычно доставляются в течение 5–7 рабочих дней. Объемные заказы планируются в зависимости от наличия компонентов и сложности платы. Возможны ускоренные услуги.
Вопрос: Может ли Fanway переделать вышедший из строя BGA?
А: Да. Fanway обеспечивает удаление BGA, очистку контактных площадок, замену шариков и замену с помощью специальных паяльных станций с контролируемыми термическими профилями. Доработка выполнена по стандартам IPC-7711/7721.
Вопрос: Какие типы пакетов BGA поддерживает Fanway?
О: Fanway поддерживает корпуса PBGA, CBGA, FCBGA, Micro BGA и LGA, а также µBGA, CTBGA, CABGA, CVBGA и VFBGA.
