Fanway специализируется на предоставлении эффективных и надежных служб сборки печатной платы, точно адаптированные к вашим уникальным требованиям для ускорения успеха вашего продукта.
В качестве подложек используются FR-4 или высокочастотные материалы (например, Rogers 4350B).
Для обеспечения надежности контакта применяется золотое покрытие или обработка поверхности OSP.
Ключевые компоненты, такие как модули постоянного тока, проходят 100%-ные испытания на старение.

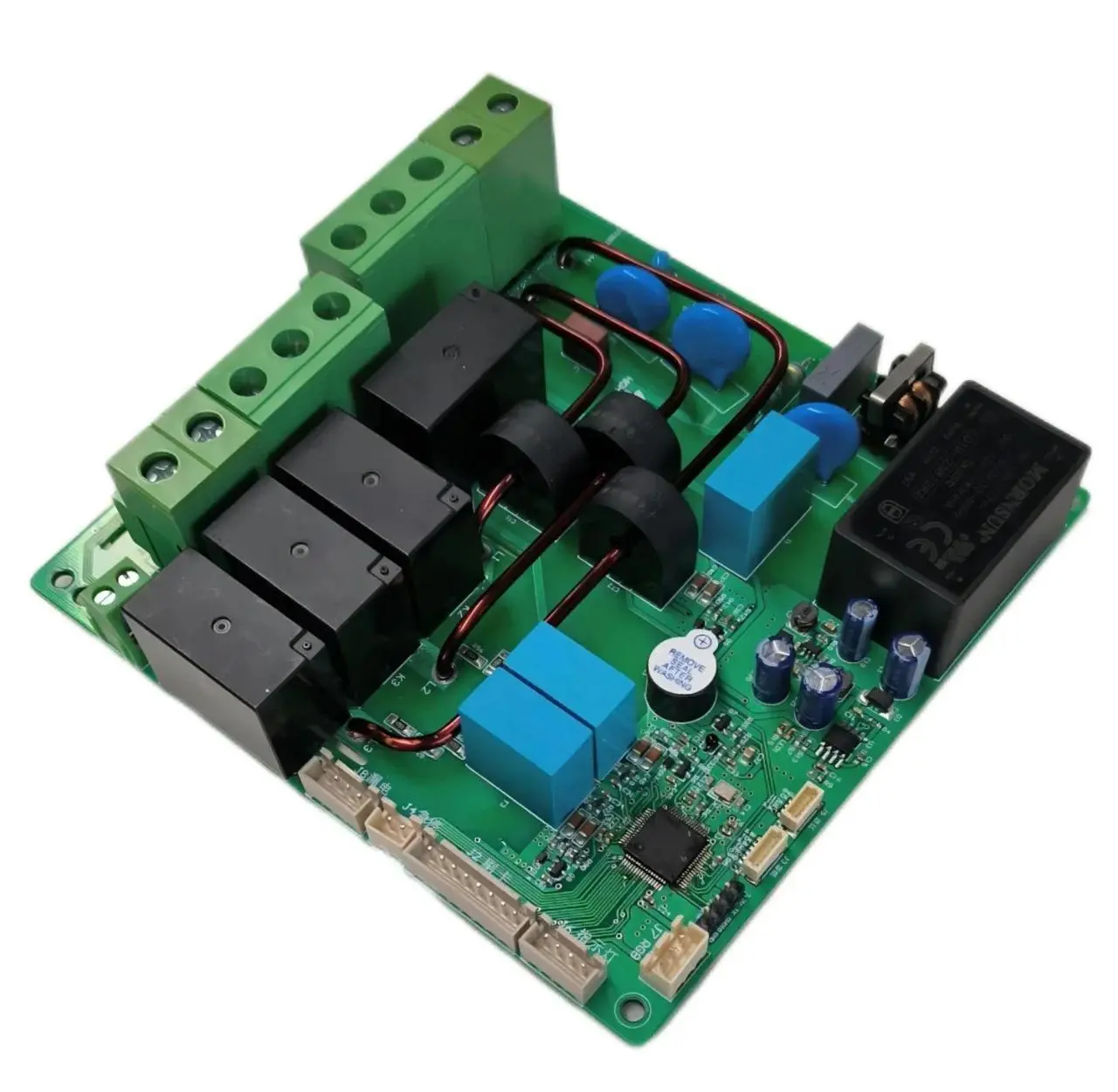

Материнские платы PCBA для зарядки делятся на два типа в зависимости от режима зарядки:
Зарядные батареи переменного тока и батареи зарядки постоянного тока.

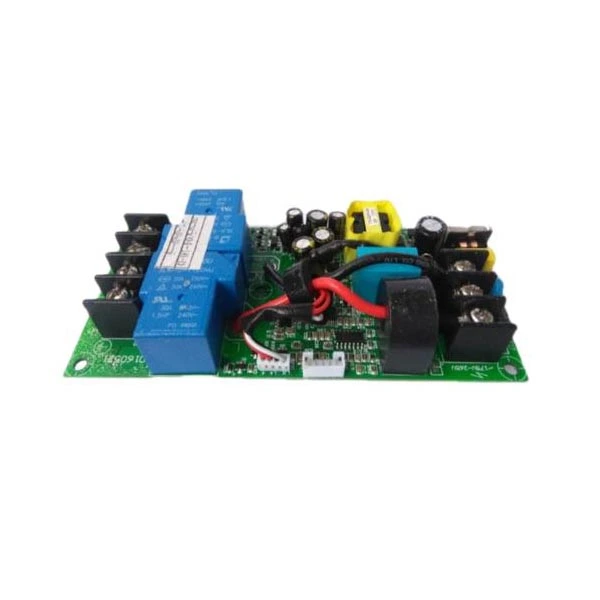

Печатная плата зарядного устройства переменного тока:Эта плата преобразует мощность переменного тока сети в мощность постоянного тока через бортовое зарядное устройство автомобиля (OBC). Его основные функции включают в себя:
Управление терминалом CP:Взаимодействует с BMS автомобиля с помощью сигналов ШИМ для отслеживания состояния зарядки (например, установка пистолета, подготовка к зарядке, начало зарядки). Рабочее напряжение 12 В/9 В/6 В с частотой 1 кГц.
Обнаружение терминала CC:Подтверждает состояние подключения зарядного пистолета путем изменения сопротивления и определяет допустимый выходной ток (например, сопротивление 1,5 кОм соответствует току 8 А).
Типичные параметры:Входное напряжение 220 В переменного тока, выходная мощность 7/11 кВт, степень защиты IP54.

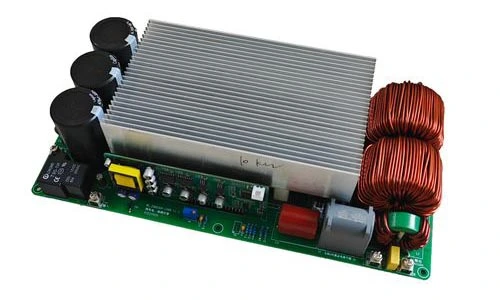

Печатная плата зарядного устройства постоянного тока:Эта плата напрямую выводит высоковольтную мощность постоянного тока. Его основные модули включают в себя:
Модуль выпрямления переменного/постоянного тока и PFC:Преобразует трехфазное переменное напряжение 380 В в постоянное напряжение высокого напряжения (750–850 В) с использованием активной технологии коррекции коэффициента мощности (PFC) с эффективностью, превышающей 97%.
Модуль преобразования постоянного тока в постоянный:Регулирует напряжение до необходимого диапазона батареи (например, 200–920 В) посредством резонансной топологии LLC и поддерживает динамическое управление током (до нескольких сотен ампер).
Типичные параметры:Входное напряжение 380 В переменного тока, выходная мощность 30–120 кВт, встроенный основной чип управления STM32F207ZET, поддержка связи CAN/RS-485.
Общественные зарядные станции:Уделяйте приоритетное внимание характеристикам ЭМС (стандарт EN 61000-6-2).
Станции сверхбыстрой зарядки для шоссе:Должен соответствовать требованию выдерживаемого напряжения изоляции 2000 В.
Fanway предоставляет вам стабильное и эффективное решение для подложек печатных плат. Добро пожаловать, свяжитесь с нами для получения дополнительной информации
