Что такое сборка печатной платы для поверхностного монтажа и почему это важно?

Что такое сборка печатной платы для поверхностного монтажа?

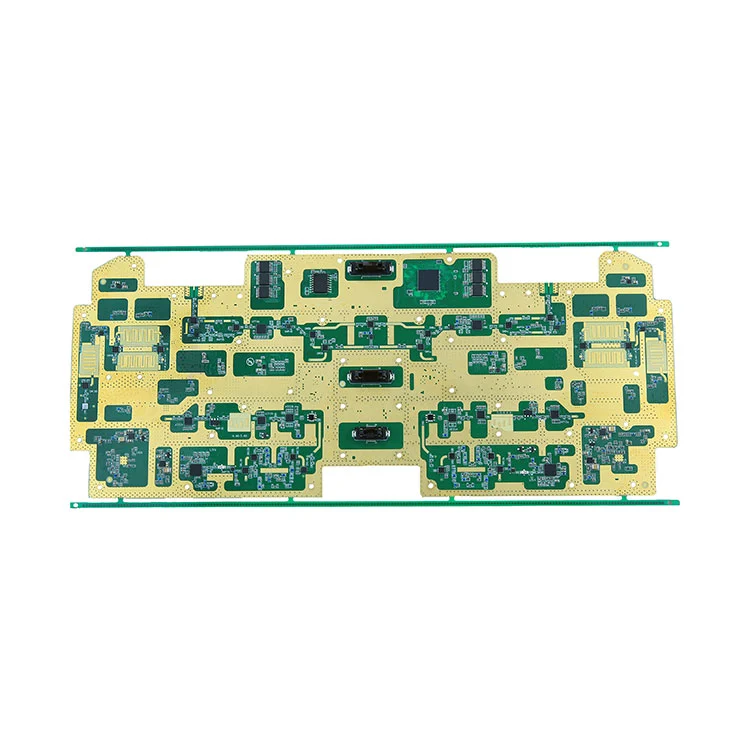

Сборка печатной платы для поверхностного монтажа относится к процессу электронной сборки, при котором компоненты монтируются непосредственно на поверхность печатной платы (PCB), а не вставляются через отверстия. Этот процесс основан на технологии поверхностного монтажа (SMT) и устройствах поверхностного монтажа (SMD), которые позволяют повысить плотность компонентов и снизить производственные затраты. SMT стал повсеместным в электронной промышленности благодаря своей эффективности, масштабируемости и производительности.

Чем технология поверхностного монтажа отличается от технологии сквозного монтажа?

Основное отличие между технологией поверхностного монтажа (SMT) и технологией сквозного монтажа (THT) заключается в том, как электрические компоненты крепятся к печатной плате:

Зачем использовать сборку печатной платы для поверхностного монтажа?

• Более высокая плотность компонентов:SMT позволяет разместить больше деталей на платах меньшего размера.
• Сниженная стоимость производства:Автоматизация снижает затраты на рабочую силу и снижает ошибки повторяемости.
• Улучшенные электрические характеристики:SMT уменьшает длину провода, улучшая качество сигнала.
• Ускоренные производственные циклы:Автоматизированные процессы захвата и размещения и оплавления ускоряют производство.
• Гибкость дизайна:Обе поверхности доски могут быть заполнены.

Какие компоненты обычно используются в сборке печатной платы для поверхностного монтажа?

SMT включает в себя множество типов компонентов. Вот наиболее распространенные из них:

Каковы ключевые этапы процесса сборки поверхностного монтажа?

1. Трафаретная печать:Паяльная паста наносится на площадки печатной платы с помощью трафарета.
2. Выбор и размещение:Машины размещают SMD точно на паяльную пасту.
3. Пайка оплавлением:Печатная плата проходит через печь оплавления для расплавления паяльной пасты.
4. Проверка и контроль качества:AOI, рентгеновские и оптические проверки проверяют точность сборки.
5. Финальное тестирование:Функциональные тесты подтверждают работоспособность.

Как справиться с общими проблемами сборки?

Сборка SMT может столкнуться с рядом проблем, таких как надгробие, пайка и разрыв цепи. Лучшие практики включают в себя:

• Оптимизация компоновки печатной платы:Правильная конструкция контактных площадок и расстояние между ними позволяют уменьшить проблемы с пайкой.
• Настроить профиль перекомпоновки:Индивидуально настроенные температурные профили для стабильных паяных соединений.
• Используйте качественные материалы:Надежная паяльная паста и компоненты улучшают консистенцию.
• Выполните строгий контроль качества:Используйте АОИ, рентген и ИКТ для раннего обнаружения дефектов.

Какие материалы необходимы для SMT?

Как обеспечить качество и надежность сборки для поверхностного монтажа?

Высококачественная сборка для поверхностного монтажа требует тщательного тестирования и проверки. Ключевые методы включают в себя:

• Автоматизированный оптический контроль (АОИ):Обнаруживает недостающие компоненты, полярность и проблемы с пайкой.
• Рентгеновский контроль:Выявляет скрытые дефекты паяных соединений.
• Внутрисхемное тестирование (ИКТ):Тестирует электрические характеристики на уровне компонентов.
• Функциональное тестирование:Проверяет поведение всей схемы в реальных условиях.

Комбинированный контроль качества гарантирует, что печатные платы соответствуют стандартам производительности и надежности, ожидаемым в современной электронике.

Каковы будущие тенденции в сборке печатных плат для поверхностного монтажа?

Несколько ключевых тенденций формируют будущее SMT:

• Миниатюризация:Меньшие форм-факторы и компоненты micro-SMD.
• Расширенная автоматизация:Выбор и размещение на основе искусственного интеллекта и обратная связь по процессу в режиме реального времени.
• 3D-печатная электроника:Аддитивное производство интегрируется с SMT.
• Умная проверка:Машинное обучение улучшает обнаружение дефектов.

Эти тенденции гарантируют, что сборка печатных плат для поверхностного монтажа продолжает развиваться, улучшая производительность и сокращая производственные циклы.

Часто задаваемые вопросы

Что такое сборка печатной платы для поверхностного монтажа?

Сборка печатной платы для поверхностного монтажа — это процесс монтажа электронных компонентов непосредственно на поверхность печатной платы с использованием процессов поверхностного монтажа. Он заменяет традиционную сборку сквозных отверстий в большинстве современной электроники благодаря своей эффективности и преимуществам миниатюризации.

Как технология поверхностного монтажа повышает производительность?

SMT улучшает производительность за счет уменьшения длины вывода, что снижает индуктивность и сопротивление. Это повышает целостность сигнала и позволяет платам работать на более высоких частотах с меньшим шумом.

Какие отрасли промышленности больше всего выигрывают от сборки поверхностного монтажа?

Такие отрасли, как бытовая электроника, автомобилестроение, медицинское оборудование, аэрокосмическая промышленность и телекоммуникации, в значительной степени полагаются на SMT из-за потребности в компактных, надежных и высокопроизводительных электронных сборках.

Какие проблемы существуют при сборке поверхностного монтажа?

Проблемы включают в себя управление очень маленькими компонентами, обеспечение точного нанесения паяльной пасты и предотвращение таких дефектов, как надгробия или паяные перемычки. Для решения этих проблем необходимы передовые системы контроля и контроля процессов.

Почему контроль качества имеет решающее значение в SMT?

Контроль качества обеспечивает надежность и функциональность готовой продукции. Благодаря высокой плотности компонентов и автоматизированной сборке дефекты могут быстро привести к сбоям в полевых условиях. Такие процессы, как AOI и рентгеновский контроль, выявляют проблемы перед окончательным тестированием.
