Когда я впервые присоединилсяФАНВЕЙ, наша миссия была проста — обеспечить высокое качествоСборка печатной платыуслуги, которые эффективно и надежно воплощают в жизнь проекты наших клиентов. За прошедшие годы я узнал, что многие клиенты до сих пор не уверены в том, что на самом деле включает в себя сборка печатных плат, какие факторы влияют на качество и как выбрать правильного поставщика. Позвольте мне поделиться тем, чему мы научились за годы работы на производстве, и почему это может улучшить или сломать ваши электронные продукты.

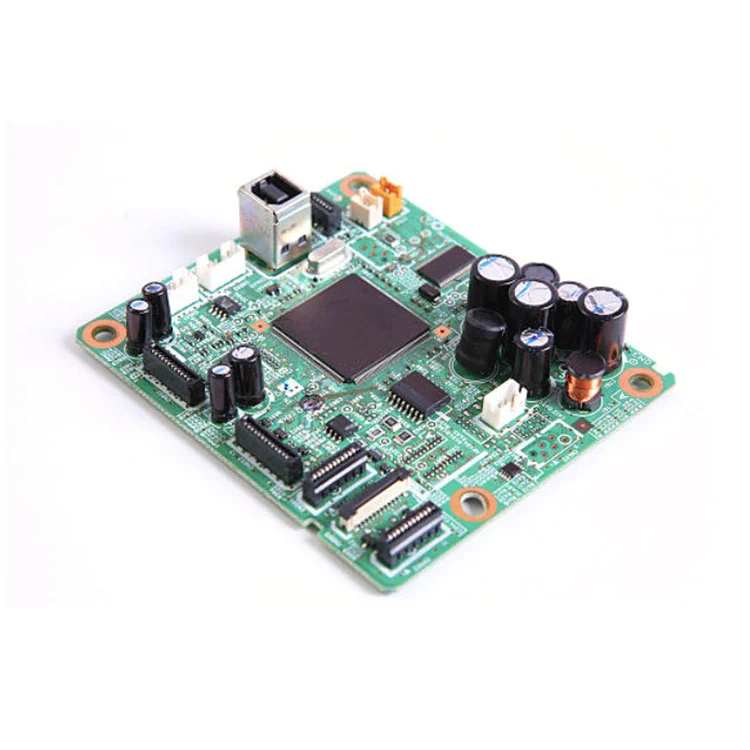

Сборка печатной платы (PCBA) — это процесс монтажа электронных компонентов на печатную плату (PCB). Это критический этап, на котором ваша конструкция превращается в работающее электронное устройство. Обычно выделяют два основных типа крепления:
SMT (технология поверхностного монтажа)– Компоненты монтируются непосредственно на поверхность печатной платы.
THT (сквозная технология)– Компоненты вставляются через отверстия и припаиваются для большей прочности.
В FANWAY мы интегрируем обе технологии в зависимости от конструкции клиента, обеспечивая высокую надежность соединения и стабильность работы.
От прототипа до массового производства каждый этап должен быть точным. Вот упрощенная версия процесса, которому мы следуем:
| Шаг | Описание процесса | Цель |
|---|---|---|
| 1 | Печать паяльной пастой | Аккуратно нанесите паяльную пасту на контактные площадки печатной платы. |
| 2 | Выбрать и разместить | Монтаж компонентов с помощью высокоскоростных автоматизированных станков |
| 3 | Пайка оплавлением | Растопите паяльную пасту для надежной фиксации компонентов. |
| 4 | Осмотр (ОИ/рентген) | Обнаружение дефектов, таких как паяные перемычки или недостающие детали. |
| 5 | Вставка через отверстие | Устанавливайте большие или тяжелые компоненты вручную или с помощью волновой пайки. |
| 6 | Финальное тестирование | Перед отправкой убедитесь в полной функциональности |
Каждая доска проходит строгий контроль качества и автоматизированные системы проверки, чтобы гарантировать соответствие.
В FANWAY мы уделяем особое внимание гибкости, точности и скорости. Ниже приведены некоторые основные параметры, о которых обычно спрашивают наши клиенты:
| Параметр | Диапазон технических характеристик |
|---|---|
| Количество слоев печатной платы | 1–20 слоев |
| Толщина платы | 0,4 мм – 3,2 мм |
| Размер компонента | 01005 до 120 х 120 мм |
| Тип припоя | Бессвинцовый / HASL / ENIG |
| Тип сборки | SMT, THT, смешанный |
| Варианты тестирования | АОИ, ИКТ, функциональный тест, рентген |
| Время выполнения | 3–10 рабочих дней (в зависимости от объема) |
Эти параметры гарантируют, что мы можем с одинаковой эффективностью работать как с простыми потребительскими платами, так и со сложными промышленными системами управления.
Многие клиенты приходят к нам после проблем с нестабильным качеством или задержкой поставок с других заводов. Вот что мы сделали для решения этих болевых точек:
100% проверка качестваперед отправкой, а не случайные проверки.
Быстрое прототипированиев течение нескольких дней для срочных проектов.
Поддержка поиска компонентовот проверенных мировых поставщиков.
Полная настройка, от оптимизации дизайна до тестирования.
Прозрачное предложениебез каких-либо скрытых затрат.
Мы понимаем, насколько дорогостоящими могут оказаться проблемы с печатными платами во время запуска продукта. Вот почему наши инженеры заранее предоставляют рекомендации по DFM (Проектирование для технологичности), чтобы минимизировать риски и сократить время выхода на рынок.
Если вы разрабатываете новый электронный продукт или вам нужен надежный партнер по сборке печатных плат, наша командаФАНВЕЙготов помочь. Мы рассмотрим ваши файлы Gerber, список спецификаций и особые требования в течение нескольких часов и предоставим индивидуальное предложение и время выполнения.
📩Связаться с намисегоднячтобы обсудить ваш следующий проект или запросить бесплатное предложение. Давайте воплотим ваши идеи в надежные, высокопроизводительные платы, которые действительно будут выделяться на рынке.
