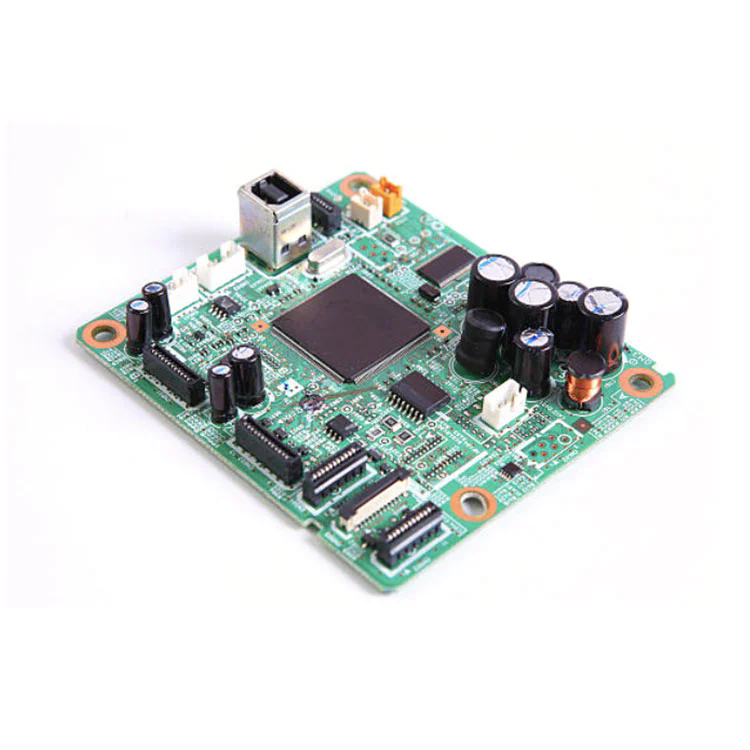

В современном мире быстро развивающейся электроники способность смешать несколько технологий ПХБ-жесткого, гибкого, жесткого флекса-на одно интегрированное решение стало критическим.Смешанная сборка печатных платполучает известность, потому что это позволяет:
Компактный, легкий дизайн: объединяет жесткие и гибкие субстраты для форм-факторов, снижающих пространство.
Улучшенная долговечность и надежность: гибкие слои поглощают механическое напряжение, снижая неудачу.
Эффективность затрат: объединяет процессы для уменьшения этапов сборки, поиска и запасов.
Текущие тенденции поиска в Google показывают высокий спрос на такие термины, как «Служба сборочной сборки смешанной печатной платы», «Сборка жесткой печатной платы» и «Flex to жесткая интеграция PCB». Структурируя эту статью вокруг центрального запроса - «Что делает смешанную сборку печатных платежей необходимым для сегодняшней электроники?» - мы тесно связаны с темами поиска пользователя и трендами.
Ниже приведен консолидированный обзор (в форме таблицы), предлагающий подробный снимок спецификаций смешанной сборки ПХБ. Это демонстрирует наш профессионализм и ясность.
| Особенность | Спецификация / Описание |
|---|---|
| Типы субстрата | Жесткие слои FR-4, полиимидные гибкие слои, жесткие конфигурации |
| Количество слоев | До 20 слоев (смесь жесткого + гибкого); Типичный стек: жесткий 6-8 + гибкий 2-4 |
| Минимальный след/пространство | Жесткий: 4 мил/4 мил; Flex: 3 мил/3 мил |
| Через типы | Сквозь сквозь лунку (THV), микроволия (диаметр ≥ 50 мкм), похороненные и слепые варки |
| Толщина меди | 1 унция (типично); до 3 унций тяжелее медь для сегментов с высокой точкой |
| Радиус изгиба | ≥ 10 × толщина, стандарт: ≥ 0,5 мм радиус изгиба для толщины гибки 0,05 мм |
| Припаяя маска | Гибкая маска припоя для гибких зон, жесткая маска для FR-4; Беспланный переход |
| Компоненты сборки | Поверхностный, сквозной, смешанные компоненты SMT/THT; Зоны изгиб могут включать жесткости |
| Тепловое управление | Встроенные медные плоскости и тепловые вайи для управления областями горячей точки |
| Стандарты качества | IPC-6013 (Flex), IPC-6012 (жесткий), IPC-6018 (жесткий флекс), IPC-A-600 Class 2; Rohs / достижение соответствия |
Каковы наиболее важные соображения проектирования и процесса при планировании смешанной сборки ПХБ?
Совместимость материалов и планирование стека
Взаимодействие между жесткими FR-4 и гибкими полиимидными слоями должно быть тщательно разработано, чтобы избежать расслоения во время гибки. Управление коэффициентом термического расширения (CTE) по уровням обеспечивает долгосрочную надежность через тепловые циклы.
Трассировка и через целостность в зонах гибких
Гибкие зоны требуют более жестких допусков: более тонкие медные слои, контролируемые трассировки/пространство и оптимизированные посредством конструкции (например, заполненной и покрытой микроворией), чтобы противостоять усталости от изгиба.
Радиус изгиба, гибкая жизнь и механическое напряжение
Указание правильных радиусов изгиба (≥ 10 × толщина) и проведение тестирования изгиба в сфере жизни в предполагаемых динамических условиях гарантирует, что гибкие срезы выдерживают эксплуатационное движение.
Интеграция жесткости для сборки компонентов
Временные или постоянные жесткости (например, листы FR-4 или полиимид, поддерживаемого клетками), часто используются для имитации жесткой поддержки во время сборки SMT/THT на гибких зонах, обеспечивая точное размещение и пайку, а затем удаляются при необходимости.
Тепловая и сигнальная маршрутизация
Смешанные ПХБ часто объединяют мощные или радиочастотные схемы. Надлежащий тепловый с помощью массивов и плоскостей заземления, в сочетании с осторожным назначением слоя, поддерживает целостность сигнала и рассеяние тепла.
Производство и компромиссы затрат
Балансировать сложность против стоимости: увеличение числа слоев, микроволис или тяжелая медь повышает цену. Ранние обзоры DFM (Design for Manufacturability) необходимы для проверки выполнимости и экономии.
Возможности тестирования и проверки
Смешанные конструкции могут ограничивать стандартный AOI или рентген; Пользовательские приспособления, подставные для гибки, или тестирование летающих зондов могут потребоваться для проверки подключения и размещения компонентов.
Q1: Для чего используется смешанная сборка печатной платы?
A1: Он используется, где только жесткие решения не соответствуют, например, носимые устройства, складные устройства, медицинские имплантаты, аэрокосмические датчики-любое приложение, требующее гибкости, компактности и надежности.
Q2: Как вы можете обеспечить надежность между гибкими переходами?
A2: с помощью тщательной конструкции стека (соответствующий CTE), контролируемые радиусы изгиба, эпоксидная смола или клея в переходных зонах, надлежащее с помощью покрытия и тестирование в моделируемых механических циклах.
Сборка смешанной печатной платы стоит в авангарде современного дизайна электроники - отдавая непревзойденную интеграцию жестких и гибких технологий. Ключ заключается в тщательном планировании стека, трассировке/через точность, механическое тестирование изгиба, анализ DFM и строгий QA, чтобы обеспечить как производительность, так и жизнеспособность затрат.
Когда это сделано правильно - по значимости экспертов по разработке, надежные материалы и точное производство - смешанная сборка ПХБ открывает новые возможности продукта в современных носимых устройствах, медицинских, аэрокосмических, автомобильных и потребительских устройствах.
ВFanway, мы приносим более двух десятилетий опыта в продвинутой печатной плате и изготовлении жесткого флекса. Наши смешанные услуги сборки PCB объединяют высококачественные материалы, ведущие в отрасли стандарты (соответствие IPC, ROHS/Reach) и индивидуальную поддержку DFM для достижения долговечных, высокоэффективных решений в масштабе.
Независимо от того, прототипируете ли вы прототипирование или увеличиваете масштаб до производства, наша команда обеспечивает превосходство в далеке.Связаться с намиСегодня, чтобы поднять конструкции продукта с помощью точных решений смешанной печатной платы.
