Печатная плата ФР4является одной из наиболее широко используемых подложек печатных плат в электронной промышленности. В этой подробной статье мы исследуем, что означает печатная плата FR4, как она производится, где применяется и почему она остается краеугольным камнем для проектирования и производства современной электроники.
В этой статье объясняется значение печатной платы FR4, ее свойства, производственные процессы, преимущества, ограничения, реальное применение и сравнение с альтернативными материалами для печатных плат. Он предоставляет практическую информацию инженерам, любителям, покупателям и энтузиастам технологий. Вы также найдете подробный раздел часто задаваемых вопросов, в котором отвечают на общие вопросы, связанные с печатными платами FR4.

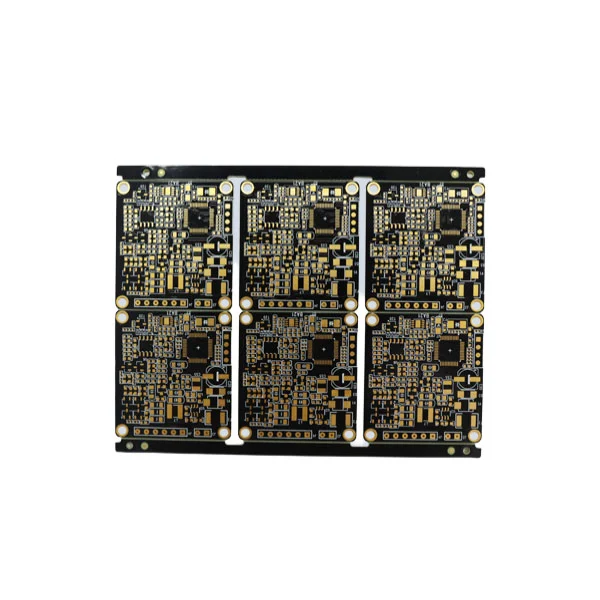

АнПечатная плата ФР4относится к печатной плате, которая используетФР4в качестве основного материала. FR4 означает «Огнестойкий 4», это обозначение класса, присвоенное эпоксидному ламинату, армированному стекловолокном. Это стандартная подложка де-факто, используемая в большинстве электронных устройств, благодаря ее высокой механической прочности, отличной электроизоляции и способности работать в широком диапазоне температур.
Термин «PCB» означает платформу, которая соединяет электронные компоненты через гравированную медную схему и сквозные металлизированные отверстия. В сочетании с FR4 он образует прочную и надежную плату, подходящую для всего: от недорогой бытовой электроники до промышленных систем управления.
Производство печатной платы FR4 включает в себя несколько точных шагов, обеспечивающих единообразие и качество. Фундаментальные элементы включают медную фольгу, ламинированные листы FR4 и серию процессов, которые превращают сырье в функциональные печатные платы.
Выбор материала FR4 для изготовления печатных плат дает ряд преимуществ, которые делают его идеальным для многих приложений. Его сбалансированная производительность, экономичность и универсальность способствуют его широкому распространению.
При выборе материала для конструкции печатной платы инженеры оценивают несколько ключевых свойств, которые влияют на производительность и надежность. FR4 демонстрирует благоприятные характеристики по многим критериям.
| Свойство | Описание | Типичное значение/примечание |
|---|---|---|
| Диэлектрическая проницаемость (Дк) | Указывает на способность печатной платы накапливать электрическую энергию. | ~4,3–4,8 |
| Термическая стабильность | Способность выдерживать нагрев без деградации. | До ~130°С |
| Предел прочности | Устойчивость к механической деформации. | Высокий |
| Огнестойкость | Безопасность в приложениях, где существует риск пожара. | Соответствует рейтингу UL94 V-0 |
| Влагостойкость | Необходим для досок во влажной среде. | Хороший |
Печатные платы FR4 распространены повсеместно благодаря своей универсальности и надежности. Ниже представлен обзор приложений, в которых FR4 работает исключительно хорошо.
Инженеры часто выбирают между FR4 и альтернативными материалами, такими как полиимид, Роджерс или подложки с металлическим сердечником. Каждый материал предлагает уникальные преимущества, подходящие для конкретных потребностей.
| Материал | Лучшее для | Преимущества | Ограничения |
|---|---|---|---|
| ФР4 | Общая электроника | Экономичный, прочный, надежный | Не идеален для высокочастотных радиочастот. |
| Полиимид | Гибкие печатные платы | Высокая термостойкость, гибкий | Более высокая стоимость |
| Роджерс | Высокочастотный RF | Низкие потери, стабильный Dk | Дорогой |
| Металлический сердечник | Применение светодиодов питания | Отличный отвод тепла | Тяжелый и дорогой |
Вопрос:Что означает «FR4» на печатной плате?
А:ФР4 означает «огнестойкий 4», что означает армированный стекловолокном эпоксидный ламинат, который устойчив к огню и обеспечивает структурную прочность печатных плат.
Вопрос:Почему FR4 так широко используется в индустрии печатных плат?
А:ФР4 сочетает в себе механическую прочность, электрическую изоляцию, термостойкость и экономичность, что делает его пригодным для широкого спектра электронных приложений.
Вопрос:Можно ли использовать FR4 в высокочастотных радиочастотных приложениях?
А:В то время как FR4 используется в низкочастотных схемах, высокочастотные радиочастотные схемы часто требуют таких материалов, как Rogers, которые имеют меньшие диэлектрические потери для лучшей целостности сигнала.
Вопрос:Как влажность влияет на печатные платы FR4?
А:ФР4 обладает хорошей влагостойкостью, но длительное воздействие высокой влажности все равно может повлиять на производительность. Защитные покрытия и конформные слои помогают смягчить это явление.
Вопрос:Подходит ли FR4 для автомобильной электроники?
А:Да, FR4 широко используется в автомобильной электронике благодаря своей термической стабильности и долговечности, хотя для экстремальных условий могут быть выбраны специальные высокотемпературные варианты.
ПониманиеПечатная плата ФР4необходим для всех, кто работает или изучает проектирование и производство электроники. Его сбалансированные характеристики делают его основным материалом для бесчисленного количества устройств по всему миру. Независимо от того, оцениваете ли вы материалы для нового проекта или выбираете поставщика, FR4 остается надежным выбором.
Для изготовления высококачественных печатных плат FR4 с учетом ваших требований рассмотрите возможность сотрудничества сШэньчжэнь Fanway Technology Co., Ltd.— надежный поставщик прецизионных решений для производства печатных плат.Контактнас.
