АнSMT трафаретявляется одним из наиболее важных, но часто недооцененных компонентов в современном производстве электроники. От этого напрямую зависит точность нанесения паяльной пасты, выравнивание компонентов и общий ресурс сборки печатной платы. В этом подробном руководстве рассказывается, что такое трафарет SMT, как он работает, различные типы и доступные материалы, а также почему он играет решающую роль в обеспечении высоконадежной технологии поверхностного монтажа (SMT).

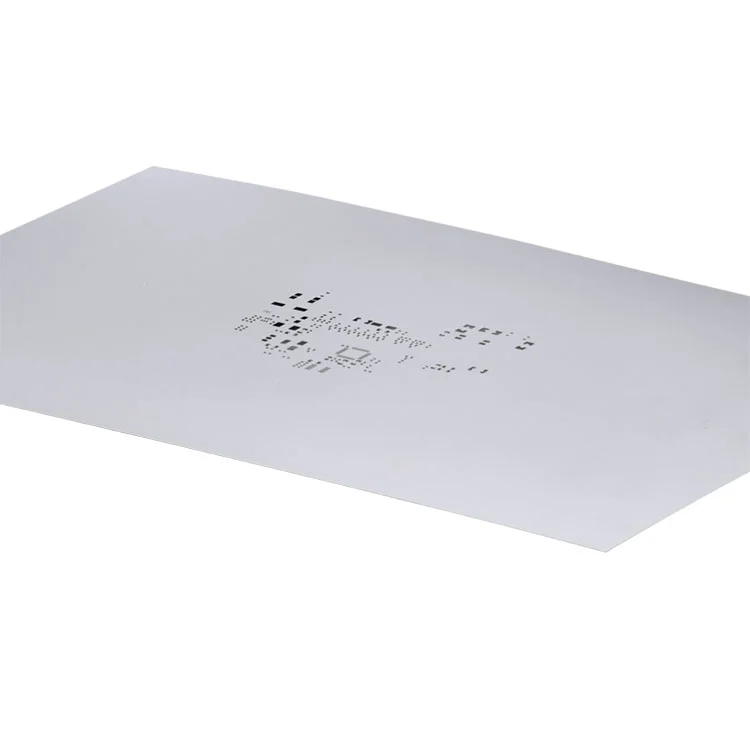

Трафарет SMT — это изготовленный с высокой точностью металлический лист, используемый на этапе печати паяльной пасты при сборке технологии поверхностного монтажа. Он содержит вырезанные лазером отверстия, которые точно соответствуют площадкам для пайки на печатной плате (PCB). Во время производства паяльная паста наносится на поверхность трафарета, позволяя контролируемому объему пасты проходить через каждое отверстие и осаждаться на контактных площадках печатной платы.
Точность этого процесса напрямую влияет на целостность паяного соединения, точность размещения компонентов и долгосрочную надежность продукта. Для таких производителей, какШэньчжэнь Fanway Technology Co., Ltd., Трафареты для поверхностного монтажа — это не расходные материалы, а точные инструменты, определяющие стабильность процесса.
Процесс печати паяльной пасты является причиной более 60% дефектов поверхностного монтажа, если его не контролировать должным образом. Оптимизированный трафарет SMT обеспечивает:
Без хорошо спроектированного трафарета SMT даже самые совершенные машины для захвата и размещения не смогут компенсировать неточности печати.
Трафареты SMT классифицируются в зависимости от конструкции, метода монтажа и сценария применения. К наиболее распространенным категориям относятся:
Выбор материала напрямую влияет на срок службы трафарета, стабильность печати и эффективность очистки. Наиболее широко используемым материалом является нержавеющая сталь из-за ее долговечности и гладкости поверхности.
| Материал | Преимущества | Типичный случай использования |
|---|---|---|
| Нержавеющая сталь | Высокая прочность, гладкие стенки проема | Массовое производство |
| Никель | Превосходное исполнение релиза | Компоненты с мелким шагом |
| Латунь | Более низкая стоимость | Кратковременное использование |
Дизайн трафарета представляет собой баланс между контролем объема припоя и эффективностью отделения пасты. Ключевые факторы проектирования включают в себя:
Передовые производители, такие какШэньчжэнь Fanway Technology Co., Ltd.Следуйте рекомендациям IPC, чтобы обеспечить оптимальную эффективность переноса пасты и долгосрочную повторяемость процесса.
| Тип трафарета | Точность | Расходы | Рекомендуемый объем |
|---|---|---|---|
| В рамке | Очень высокий | Середина | Крупносерийное производство |
| Безрамочный | Высокий | Низкий | Среднесерийное производство |
| Прототип | Середина | Очень низкий | Малообъемное тестирование |
Трафареты SMT широко используются в различных отраслях, включая бытовую электронику, автомобильную электронику, медицинское оборудование, промышленные системы управления и телекоммуникации. Любое применение, требующее точного нанесения паяльной пасты, зависит от правильно спроектированного трафарета SMT.
С точки зрения EEAT трафареты SMT демонстрируют:
Для чего используется трафарет SMT?
Трафарет SMT используется для точного нанесения паяльной пасты на площадки печатной платы перед установкой компонентов, обеспечивая надежность паяных соединений.
Почему толщина трафарета SMT имеет значение?
Толщина трафарета контролирует объем припоя; неправильная толщина может привести к недостаточному припою или дефектам перемычки.
Какой тип трафарета SMT лучше всего подходит для массового производства?
Трафареты SMT в рамке лучше всего подходят для массового производства из-за их стабильности и повторяемости.
Как часто следует заменять трафарет SMT?
Замена зависит от использования, частоты чистки и качества материала, но высококачественные трафареты могут прослужить десятки тысяч циклов.
Какие стандарты определяют дизайн трафарета SMT?
IPC-7525 и IPC-A-610 — широко признанные стандарты, определяющие дизайн трафаретов и нанесение паяльной пасты.
Если вы ищете высокоточные решения для SMT-трафаретов, подкрепленные производственным опытом и строгим контролем качества,Шэньчжэнь Fanway Technology Co., Ltd. готов поддержать ваши производственные цели.Контактнассегодня, чтобы обсудить, как наши решения SMT Stencil могут повысить производительность сборки и долгосрочную надежность.
