Пять ключевых вопросов, на которые обратите внимание при разработке печатной платы

Печатные платы (печатные платы)являются незаменимым основным компонентом электронных продуктов, и их качество конструкции напрямую связано с производительностью, надежностью и производством всего продукта. Поскольку электронные продукты продолжают развиваться в направлении миниатюризации, высокой скорости и многофункции, дизайн ПХБ также сталкивается с более высокими и более высокими техническими проблемами. В реальном процессе проектирования существует пять ключевых вопросов, которые должны быть высоко ценились. Эта статья проанализирует их по одному для ссылки и ссылки.


1. Планирование энергии и грунта


Конструкция слоя мощности и слоя заземления является основой для обеспечения стабильной работы цепи. Разумное распределение мощности и планирование линии грунта может не только уменьшить шум питания и пульсацию, но и эффективно контролировать электромагнитные помехи.


Предложения:


Попробуйте использовать весь слой земли, чтобы улучшить непрерывность возврата сигнала.


Поставки питания различных напряжений должны быть расположены в разных областях, чтобы избежать перекрестных помех.


Группа должна быть нетронутой, чтобы избежать «островов» или перерывов.


2. Управление целостностью сигнала


Благодаря все более и более высокоскоростным сигналам проблемы целостности сигнала (такие как отражение, перекрестные помехи и превышение) стали центром дизайна. Проводка печатной платы должна учитывать такие факторы, как сопоставление импеданса, длина маршрутизации и расположение межслоевых VIAS.


Ключевые меры включают:


Держите длину высокоскоростных сигналов, согласованной для уменьшения отклонений.


Управление импедансом маршрутизации и добавьте соответствующие резисторы при необходимости.


Избегайте высокоскоростных сигналов от пересечения слоев разделения мощности или грунтовых слоев.

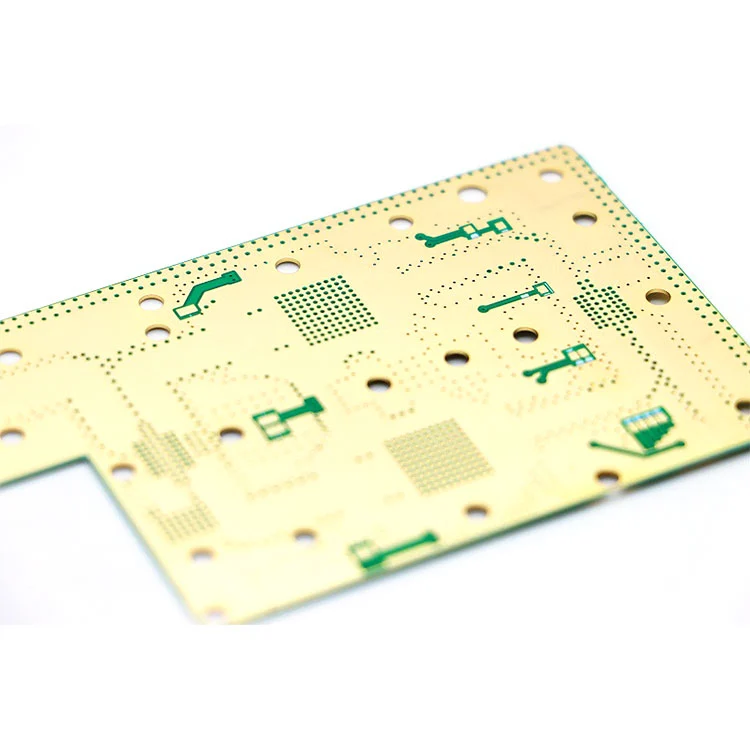

Printed Circuit Board

3. Разумный макет компонентов


Расположение компонентов напрямую влияет на эффективность проводки, характеристики рассеяния тепла и последующую сборку производства. Разумный макет может улучшить общее качество конструкции и снизить производственные затраты.


Предложения для макета:


Первые компоненты ключа макета, такие как основные управляющие чипы, модули питания и т. Д.


Высокоскоростные сигналы придают приоритет кратчайшей макете пути.


Обратите внимание на путь рассеивания тепла на тепло -исходных устройствах, чтобы избежать укладки нагревательных компонентов.


4. Управление укладками и уровнями


Хотя VIA являются эффективным способом подключения различных слоев, неправильное число и положение могут вызвать искажение сигнала, сложные процессы и даже снижение структурной прочности. Слишком много слоев увеличивает затраты, и слишком мало слоев ограничивает свободу проводки.


Идеи дизайна:


Оптимизируйте использование VIAS, чтобы уменьшить скачки пути сигнала.


Постарайтесь использовать слепые и похороненные VIAS, чтобы оптимизировать конструкцию высокой плотности.


Сбалансируйте количество слоев и стоимости и разумно распределяйте уровни мощности, земли и сигнала.


5. Рассмотрение производства и тестируемости


ХорошоПечатная платаПроектирование не только соответствует требованиям к электрической производительности, но и учитывает осуществимость производства и последующие требования к тестированию. Игнорирование ограничений производственного процесса может привести к переделке или даже налому.


Общие практики включают:


Зарезервируйте достаточные испытательные точки для облегчения функциональной проверки и тестирования производственной линии.


Подумайте, соответствуют ли размер прокладки и интервалом устройств требованиями процесса патча.


Избегайте чрезвычайно тонких линий или изолированных медных зон в дизайне, которые не способствуют травлению меди из медной фольги.


ВысококачественноеПечатная платаДизайн неотделим от строгого контроля деталей. От раннего планирования до макета и проводки, до более поздних производственных процессов и тестирования, каждый шаг требует опыта и строгих технических характеристик. Наша компания имеет богатый опыт в разработке и производстве печатной платы. Наша техническая команда знакома с различными стандартами отраслевых приложений и может предоставлять клиентам однопопные услуги от схематического проектирования, макет PCB для выборочных производства.

Если у вас есть соответствующие потребности в проекте, пожалуйста, не стесняйтесьсвязаться с намиПолем Мы поможем вашей продукции быстро приземлиться с профессиональными и эффективными услугами.
