В сегодняшнюю цифровую эпоху почти каждое современное устройство - от смартфонов и медицинского оборудования до систем управления автомобилем - на печатной плате (PCB). В то время как однослойные и двойные платыМногослойные печатные платыОтраслевой стандарт в высокопроизводительной электронике.

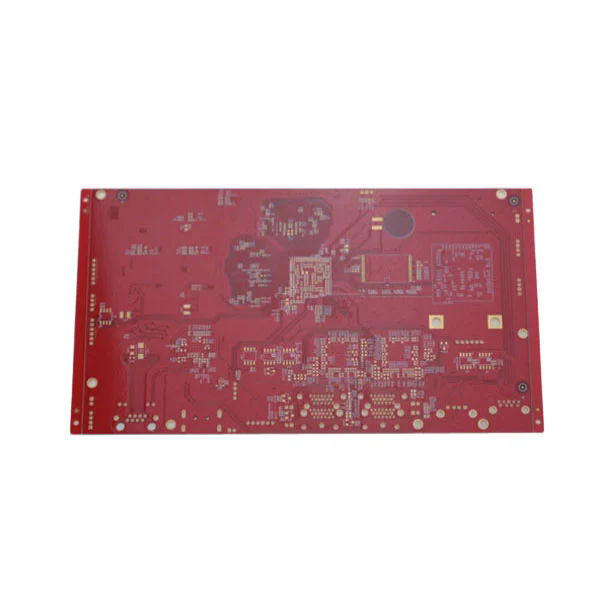

Многослойная печатная плата состоит из трех или более проводящих медных слоев, сложенных вместе, разделенных изолирующим материалом, известным как диэлектрик. В отличие от одно- или двусторонних плат, многослойные печатные платы позволяют дизайнерам достичь сложной маршрутизации, большей функциональности и повышения надежности. Эта архитектура не только оптимизирует поток сигнала, но и значительно снижает электромагнитные помехи, что является серьезной проблемой в высокоскоростных цепях.
Преимущества многослойных ПХБ выходят далеко за рамки их структурной сложности. Они позволяют производителям строить устройства, которые меньше, легче и более долговечны, не жертвуя мощностью или эффективностью обработки. Будь то аэрокосмическая, телекоммуникации или медицинские технологии, универсальность многослойных ПХБ сделала их краеугольным камнем инноваций.
На фундаментальном уровне многослойные печатные платы решают проблему ограниченного пространства и узких мест производительности. Складывая несколько слоев меди, дизайнеры получают возможность более разумно маршрутизировать сигналы и избегать проблем заторов, возникающих с традиционными двухслойными досками. Это одна из ключевых причин, по которой многослойные ПХБ доминируют в отрасли, где важны как миниатюризация, так и производительность.
Принцип работы многослойной печатной платы заключается в его многоуровневом дизайне. Каждый проводящий слой запечатлен схемами схемы, в то время как VIAS (сквозные отверстия, слепые VIAS или погребенные VIAS) соединяют эти слои, чтобы обеспечить бесшовную электрическую связь. Диэлектрические слои изолируют медные слои, гарантируя, что электрические сигналы перемещаются с минимальными помехами и максимальной эффективностью.
Чтобы лучше проиллюстрировать профессиональные параметры типичной многослойной печатной платы, рассмотрите следующую таблицу:
| Параметр | Диапазон спецификации |
|---|---|
| Количество слоев | 4–40+ слоев |
| Базовый материал | FR4, High TG FR4, Rogers, Polyimide |
| Толщина меди | От 0,5 унции до 3 унции на слой |
| Толщина доски | От 0,4 мм до 5,0 мм |
| Мин Размер отверстия | 0,1 мм |
| Поверхностная отделка | Hasl, Enig, OSP, погружение серебро |
| Контроль импеданса | ± 10% толерантность |
| Рабочая температура | -40 ° C до +150 ° C. |
| Спорная маска цвет | Зеленый, черный, белый, синий, красный |
Эти параметры отражают не только инженерные возможности, но и варианты настройки, которые могут предоставить производители. Например, выбор материалов с высоким TG FR4 или Rogers обеспечивает теплостойкость и стабильность в требовательных средах, таких как автомобильные радиолокационные системы или аэрокосмическая авионика. Толщина меди имеет решающее значение для обработки нагрузок тока, в то время как контроль импеданса напрямую влияет на передачу высокочастотной сигнала.
Процесс проектирования многослойной печатной платы включает в себя несколько этапов: схематическое создание, планирование слоя, маршрутизацию и тестирование имитации. Инженеры должны тщательно сбалансировать электрические, тепловые и механические требования. Плохое планирование может привести к перекрестным помещениям, перегреву или потере сигнала, поэтому многослойный дизайн печатных плат считается как наукой, так и искусством.
Более того, достижения в области технологии изготовления печатных платежей-такие как лазерная микроволиса, методы HDI (взаимодействие высокой плотности) и встроенные компоненты-выдвинули многослойные доски к новым высотам производительности. Эти функции позволяют современным ПХБ поддержать устройства 5G, IoT, искусственного интеллекта и оборудование для медицинской диагностики следующего поколения.
Причина, по которой отрасли все чаще выбирают многослойные ПХБ, ясна: они обеспечивают превосходную производительность и надежность по сравнению с однослойными или двухслойными альтернативами. Вот некоторые из наиболее важных преимуществ, которые объясняют их широкое распространение:
Высокая целостность сигнала: с контролируемым импедансом и множественными плоскостями заземления многослойные ПХБ минимизируют искажение сигнала. Это имеет решающее значение для высокоскоростных приложений, таких как серверы данных и базовые станции 5G.
Компактная конструкция: слои укладки вертикально уменьшают необходимость в более крупных поверхностях платы, что позволяет производителям делать продукты меньше и легче, не теряя мощности.
Повышенная долговечность: многослойные ПХБ построены с высококачественными материалами, которые выдерживают напряжение окружающей среды, включая колебания температуры, вибрацию и механический удар.
Снижение электромагнитных помех (EMI): использование плоскостей заземления и стратегической маршрутизации помогает защищать чувствительные схемы от шума, обеспечивая постоянную производительность.
Универсальность: от гаджетов потребителей до спутников многослойные ПХБ адаптируются к разнообразным отраслям и приложениям.
Например, в автомобильной промышленности многослойные системы PCBS Power Advanced Assistance Systems (ADAS), информационно-развлекательная информация и системы управления аккумуляторами в электромобилях. В медицинском оборудовании они важны для МРТ -сканеров, кардиостимуляторов и систем визуализации, где надежность может означать жизнь или смерть. В телекоммуникационном секторе многослойные печатные платы обеспечивают высокочастотную передачу данных на компактных устройствах, которые требуют стабильного подключения.
Способность многослойных ПХБ сбалансировать, повышение размера, повышение производительности и надежность делает их необоротным выбором в современной экосистеме электроники.
Q1: Каково основное различие между многослойной печатной платой и двухслойной печатной платой?
Двойная печатная плата имеет только два проводящих слоя, ограничивая сложность маршрутизации цепи. Многослойная печатная плата, однако, складывает три или более проводящих слоев, что позволяет больше компактных конструкций, лучшую целостность сигнала и более высокую производительность. Это делает многослойные ПКБ предпочтительным выбором для высокоскоростных приложений высокой плотности и высокой надежности.
Q2: Как долго многослойная печатная плата обычно длится в требовательных приложениях?
Срок службы многослойной печатной платы зависит от выбора материала, эксплуатационной среды и качества производства. С высоким TG FR4 или специализированными материалами, такими как полиимид, многослойная печатная плата может длиться 10–20 лет и более в промышленном или аэрокосмическом применении. Правильное тепловое управление и отделка поверхности еще больше расширяют долговечность.
По мере роста растущего спроса на продвинутую электронику предприятия требуют партнеров PCB, которые могут доставлять не только продукты, но и долгосрочную надежность.Fanwayзарекомендовал себя как надежный производитель многослойных ПХБ, объединив самые современные процессы изготовления со строгим контролем качества. От небольших прототипов до крупномасштабного производства, Fanway гарантирует, что каждый совет соответствует международным стандартам для эффективности и безопасности.
Если вы ищете прочные, высокопроизводительные многослойные платы, адаптированные к вашему конкретному приложению, сейчас самое время подключиться к нашей команде.Связаться с намиСегодня, чтобы узнать, как Fanway может поддержать ваши следующие инновации с решениями PCB мирового класса.
-
