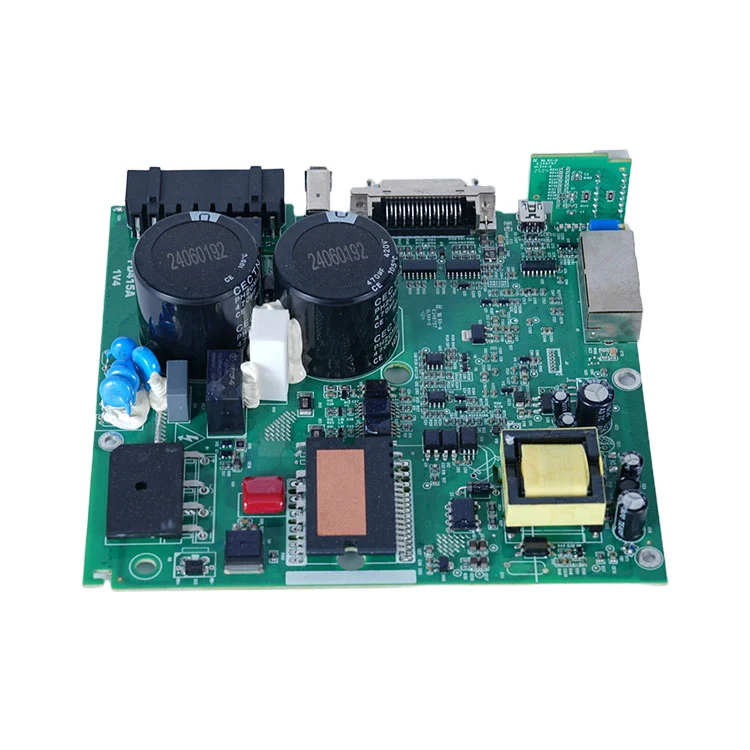

Прототип печатной платы в сбореиграет ключевую роль в современном производстве электроники. Это позволяет инженерам и проектировщикам тестировать, проверять и оптимизировать схемы, прежде чем переходить к полномасштабному производству. Собрав прототип печатной платы, можно заранее выявить потенциальные недостатки конструкции, что обеспечивает более высокую надежность и снижение производственных затрат. В Shenzhen Fanway Technology Co., Ltd мы специализируемся на предоставлении высококачественных услуг по сборке прототипов печатных плат, адаптированных к потребностям как стартапов, так и авторитетных компаний.
Сборка прототипа печатной платы обычно включает в себя пайку электронных компонентов на печатную плату для создания рабочего прототипа. Этот процесс не только проверяет электрические характеристики конструкции, но также предоставляет реальную модель для демонстрации, тестирования и дальнейшего развития продукта.
Сборка прототипа печатной платы включает в себя несколько ключевых этапов, которые гарантируют, что конечный продукт будет соответствовать проектным спецификациям:
Изготовление печатной платы:На первом этапе изготавливается печатная плата на основе файла проекта (файлы Gerber). Высокоточное изготовление гарантирует, что расположение платы соответствует предполагаемой схеме.
Поиск компонентов:Все электронные компоненты, включая резисторы, конденсаторы, микросхемы и разъемы, закупаются в соответствии со спецификацией материалов (BOM).
Процесс сборки:Компоненты монтируются на печатную плату с использованием технологии поверхностного монтажа (SMT) или технологии сквозного монтажа (THT). В зависимости от сложности можно использовать автоматизированные машины или методы ручной сборки.
Пайка:Пайка фиксирует компоненты электрически и механически. Пайка оплавлением обычно используется для поверхностного монтажа, а для компонентов THT используется волновая или ручная пайка.
Проверка и тестирование:После сборки функциональное тестирование гарантирует правильную работу прототипа. Этот этап может включать визуальный осмотр, автоматический оптический контроль (AOI) и электрические испытания.
Этот процесс гарантирует, что сборка прототипа печатной платы не только функционирует должным образом, но и служит надежным эталоном для массового производства.
Профессиональная сборка печатной платы прототипа требует строгого соблюдения технических характеристик. Ниже представлена таблица типичных параметров:
| Параметр | Описание |
|---|---|
| Размер платы | Минимум: 10 x 10 мм, максимум: 500 x 500 мм. |
| Количество слоев | 1–12 слоев, в зависимости от сложности конструкции |
| Типы компонентов | SMT, THT, смешанная сборка |
| Паяльная маска | Зеленый, красный, синий или по индивидуальному заказу |
| Поверхностная обработка | HASL, ENIG, OSP или иммерсионное серебро. |
| Точность размещения компонентов | ±0,05 мм для компонентов SMT |
| Тестирование и проверка | ОИ, рентген, функциональное тестирование |
Шэньчжэнь Fanway Technology Co., Ltd.гарантирует, что каждый прототип печатной платы соответствует этим стандартам, обеспечивая высокую надежность и воспроизводимость.
Многие компании могут задаться вопросом, почему перед полномасштабным производством необходима сборка прототипа. Вот основные преимущества:
Обнаружение ошибок:Раннее выявление конструктивных недостатков предотвращает дорогостоящие ошибки при массовом производстве.
Проверка проекта:Инженеры могут проверить производительность в реальных условиях.
Эффективность времени:Быстрое прототипирование ускоряет циклы разработки продукта.
Экономически эффективный:Обнаружение и исправление проблем на этапе прототипа обходится гораздо дешевле, чем переделка плат массового производства.
По сути, сборка прототипа печатной платы снижает риск, экономит время и обеспечивает лучшее качество продукции.
Высокое качество сборки прототипа печатной платы зависит от сочетания квалифицированных инженеров, современного оборудования и строгого контроля качества:
Проверка компонентов:Перед сборкой убедитесь, что все детали соответствуют техническим характеристикам.
Точное размещение:Использование автоматизированных машин для захвата и размещения для точного размещения компонентов SMT.
Контролируемая пайка:Параметры пайки оплавлением и волновой пайкой тщательно контролируются во избежание дефектов.
Тщательное тестирование:Функциональное тестирование гарантирует, что собранная плата соответствует электрическим и механическим требованиям.
Компания Shenzhen Fanway Technology Co., Ltd использует эти передовые методы, гарантируя, что прототипы печатных плат готовы к надежной оценке и дальнейшему развитию.
В1: В чем разница между сборкой прототипа печатной платы и сборкой производственной печатной платы?
А1:Прототип печатной платы предназначен для тестирования и проверки. Обычно речь идет о небольших количествах, а для сложных компонентов может потребоваться ручная сборка. Производственная сборка печатных плат ориентирована на крупномасштабное производство с оптимизированными процессами для обеспечения скорости и экономической эффективности.
В2: Сколько времени занимает сборка прототипа печатной платы?
А2:Время выполнения зависит от сложности платы и доступности компонентов. Обычно он составляет от 5 до 15 рабочих дней. Shenzhen Fanway Technology Co., Ltd предоставляет ускоренные услуги для срочных проектов.
В3: Могу ли я протестировать свою конструкцию на этапе сборки прототипа печатной платы?
А3:Да, функциональное тестирование — стандартная часть сборки прототипа. Это позволяет разработчикам проверять схемы, тестировать интеграцию программного обеспечения и оптимизировать производительность конструкции перед переходом к массовому производству.
Сборка прототипа печатной платы необходима во многих секторах:
Бытовая электроника:Быстрая итерация для смартфонов, носимых устройств и устройств умного дома.
Автомобильная электроника:Тестирование модулей управления, датчиков и блоков индикации.
Медицинские приборы:Обеспечение безопасности и надежности диагностического и мониторингового оборудования.
Промышленная автоматизация:Проверка схем управления и устройств Интернета вещей.
Шэньчжэнь Fanway Technology Co., Ltd.обслуживает клиентов в этих отраслях, предоставляя индивидуальные решения для удовлетворения конкретных требований проекта.
Сборка прототипа печатной платы — это важный шаг на пути превращения инновационных идей в функциональные электронные продукты. Используя профессиональные услуги по сборке, компании могут свести к минимуму ошибки, оптимизировать производительность и ускорить циклы разработки продуктов.Шэньчжэнь Fanway Technology Co., Ltd.предлагает экспертные услуги по сборке прототипов печатных плат с упором на качество, точность и надежность. Для предприятий, стремящихся превратить свои электронные разработки в полнофункциональные прототипы,контактШэньчжэнь Fanway Technology Co., Ltd.— это первый шаг к успеху.
