В этом руководстве объясняется Многослойная печатная плата технология — что это такое, чем она отличается от одно- и двухслойных печатных плат, почему она важна в современной электронике, как работает производство и лучшие практики проектирования. С информацией изШэньчжэнь Fanway Technology Co., Ltd., эта статья предназначена для инженеров, дизайнеров и специалистов по закупкам, предоставляющих практические знания и ответы на часто задаваемые вопросы.

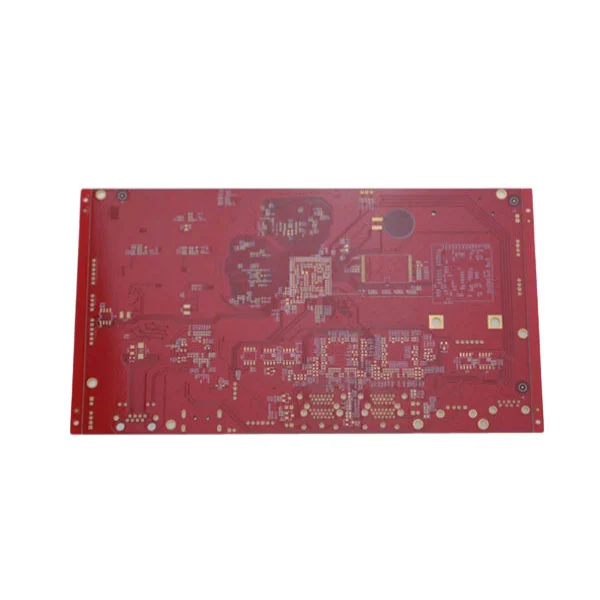

A Многослойная печатная плата— или многослойная печатная плата — представляет собой плату, состоящую из трех или более проводящих слоев (обычно медных), разделенных изолирующим материалом и склеенных между собой посредством ламинирования. В отличие от одно- или двухслойных печатных плат, многослойные конструкции обеспечивают более высокую плотность разводки, лучшую производительность и более сложные электрические соединения при компактных размерах. Такие компании, какШэньчжэнь Fanway Technology Co., Ltd.специализируется на создании высоконадежных многослойных печатных плат для современной электроники в телекоммуникациях, медицинских приборах и аэрокосмической отрасли.
Многослойные печатные платы работают путем наложения чередующихся слоев проводящей меди и изолирующих листов препрега/стекловолокна. Конструкция поперечного сечения позволяет сигналам проходить между внутренними и внешними слоями через металлизированные сквозные отверстия (PTH) или переходные отверстия. Контролируемый импеданс, уровни мощности и стратегии обеспечения целостности сигнала обеспечивают надежную работу на высоких частотах.
| Тип слоя | Описание |
|---|---|
| Сигнальный слой | Маршрутизирует цепи и межсоединения. |
| Силовой самолет | Распределяет питание и землю; снижает шум. |
| Основной | Жесткая основа, обеспечивающая прочность. |
| Препрег | Изоляционный клей, склеивающий слои. |
Внутренние уровни обеспечивают дополнительную маршрутизацию и высокоскоростные пути прохождения сигналов, а внешние уровни поддерживают сборку компонентов. Благодаря тщательному проектированию компоновки производители любятШэньчжэнь Fanway Technology Co., Ltd.обеспечить минимальные перекрестные помехи и оптимальные электрические характеристики.
Многослойные печатные платы имеют ряд преимуществ по сравнению с более простыми типами плат. Ниже приведены основные причины, по которым инженеры предпочитают их:
Многослойные печатные платы необходимы в отраслях, требующих сложной и надежной электроники:
Производителям нравитсяШэньчжэнь Fanway Technology Co., Ltd.поддерживают крупносерийное производство для этих секторов благодаря контролируемому импедансу и жестким допускам, необходимым для приложений, где производительность критически важна.
Проектирование успешной многослойной печатной платы требует специализированных инструментов, опытных инженеров и строгого соблюдения электрических и механических ограничений. Вот основные этапы процесса проектирования:
Команды дизайнеров вШэньчжэнь Fanway Technology Co., Ltd.сотрудничать с клиентами для проверки компоновки и стратегии компоновки, обеспечивая успех производства и надежность конечной продукции.
Создание многослойных печатных плат сложнее, чем однослойных, из-за более высокой точности и использования материалов. Типичные проблемы включают в себя:
Опытные производители любятШэньчжэнь Fanway Technology Co., Ltd.внедрить строгий контроль процессов и процедуры тестирования для снижения этих рисков, обеспечивая высокую производительность и надежность продукции.
Вопрос: Что означает «многослойная печатная плата»?
Ответ: Многослойная печатная плата представляет собой печатную плату с тремя или более проводящими медными слоями, разделенными изолирующими материалами. Эти слои ламинируются вместе, образуя единую плату, способную обрабатывать сложную маршрутизацию сигналов в современной электронике.
Вопрос: Чем многослойная плата отличается от двухслойной?
О: Двухслойная печатная плата имеет только два медных слоя (верхний и нижний) для разводки, в то время как многослойная печатная плата включает внутренние слои, которые обеспечивают гораздо большую плотность межсоединений, улучшенную производительность и улучшенную целостность сигнала, что делает ее идеальной для высокоскоростных приложений.
Вопрос: Почему в многослойных печатных платах важны слои питания и заземления?
О: Плоскости питания и заземления обеспечивают опорные поверхности с низким импедансом, которые улучшают электрические характеристики, снижают шум и улучшают контроль электромагнитных помех. Эти плоскости также помогают равномерно распределять мощность между компонентами.
Вопрос: Какие типичные материалы используются при изготовлении многослойных печатных плат?
О: Материалы включают медную фольгу для проводящих слоев, препрег (пропитанное смолой стекловолокно) для изоляции и соединения, а также основные подложки, обеспечивающие механическую поддержку. Выбор правильных материалов влияет на такие факторы производительности, как диэлектрическая проницаемость и термическая стабильность.
Вопрос: Можно ли отремонтировать многослойные печатные платы?
О: Ремонт многослойных печатных плат сложнее, чем однослойных, из-за скрытых слоев и переходных отверстий. Небольшие поверхностные проблемы иногда можно устранить, но более глубокие неисправности могут потребовать применения передовых технологий или полной замены, в зависимости от повреждения.
Вопрос: Как производители тестируют многослойные печатные платы?
Ответ: Производители используют автоматизированный оптический контроль (AOI), испытания летающими зондами, рентгеновские снимки и испытания на целостность электрической цепи, чтобы убедиться, что каждый слой и соединение соответствуют проектным спецификациям. Shenzhen Fanway Technology Co., Ltd соблюдает строгие протоколы испытаний для создания надежных плат.
