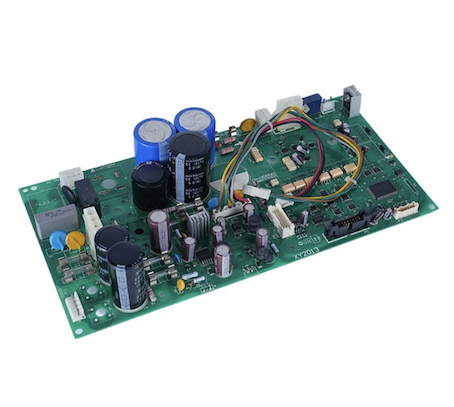

Сборка печатных плат «под ключ» для автомобильной и мобильной техники

Сборка печатных плат «под ключ» для автомобильной и мобильной техники от Fanway поставляет полностью собранные платы, которые соответствуют как вашим электрическим характеристикам, так и вашему производственному графику.  Ваши инженерные команды выбирают Fanway, потому что мы решаем две проблемы одновременно: логистическую нагрузку, связанную с координацией работы нескольких поставщиков, и техническую проблему производства сложных печатных плат. Наше производство поддерживает HDI, жестко-гибкие, высокоскоростные ламинаты и многослойные конструкции до 108 слоев с контролем импеданса и возможностью тонкой линии для компактных компоновок. Только один поставщик, один стандарт качества, одна поставка без ущерба для производительности судна.

Что такое сборка печатной платы под ключ?

Сборка печатных плат «под ключ» — это комплексная модель обслуживания электронного производства, в которой один поставщик управляет всем производственным процессом. Вы предоставляете файлы дизайна, такие как Gerbers и спецификацию материалов (BOM). Поставщик услуг берет на себя все остальное: закупку компонентов, изготовление печатных плат, сборку SMT и THT, проверку и тестирование и окончательную отгрузку. Вы получаете полностью собранную, протестированную плату, готовую к интеграции в ваш продукт.

В модели консигнационной сборки вы сами приобретаете компоненты и поставляете их сборщику. Это требует от вас управления отношениями с несколькими поставщиками, отслеживания сроков выполнения заказов, управления запасами и принятия на себя рисков, связанных с закупками. В модели «под ключ» все это передается поставщику услуг. Поставщик берет на себя полную ответственность за поиск, качество, стоимость и доставку каждого компонента.

Ключевые преимущества нашей сборки печатных плат «под ключ»

1. Единый поставщик, единая точка подотчетности
Fanway владеет всем процессом, и поставщики не могут обвинять друг друга. Если компонент задерживается, если плата не проходит тест, если спецификация неправильно понята, поставщик «под ключ» решает эту проблему напрямую. Вы не тратите время на посредничество между производителями печатных плат, дистрибьюторами компонентов и сборочными мастерскими.

2. Сокращение закупочных и административных накладных расходов.
Управление несколькими поставщиками означает множество запросов предложений, заказов на поставку, счетов и статусных звонков. Сборка под ключ исключает эти недостатки. Одно предложение, один заказ на покупку, один счет, одна доставка. Ваша команда по закупкам сосредотачивается на стратегических задачах, а не на погоне за сроками поставки компонентов.

3. Ускоренный выход на рынок благодаря интегрированному планированию.
Когда изготовление печатных плат, закупка компонентов и сборка планируются одновременно, общий производственный цикл сокращается. Мы координируем наличие материалов с производственными мощностями по изготовлению и сборке плат, сокращая время простоя между этапами. Заказы на прототипы могут быть отправлены в течение 24 часов; объемные заказы следуют скоординированному графику, который сводит к минимуму общее время выполнения.

4. Экономические преимущества за счет оптовых закупок
Наши поставщики печатных плат «под ключ» для автомобильной и мобильной техники закупают компоненты для нескольких клиентских проектов, консолидируя спрос в больших объемах. Такая покупательная способность обеспечивает более выгодные цены, чем могут получить отдельные покупатели. Эта экономия перейдет к вам вместе со снижением внутренних затрат на закупки.

5. Передача риска: запасы, цена и подделка
При соглашении «под ключ» поставщик хранит запасы компонентов, компенсирует колебания цен и гарантирует подлинность. Вы не подвергаетесь риску устаревших компонентов, скачков рыночных цен или контрафактных деталей. Если компонент становится недоступным, мы находим альтернативы или рекомендации по перепроектированию, прежде чем это повлияет на ваше производство.

Что включает в себя наша услуга «под ключ»?

Обзор спецификации и анализ жизненного цикла компонентов
Прежде чем что-либо найти, мы проверяем вашу спецификацию на предмет деталей с длительным сроком поставки, компонентов с истекшим сроком службы и устаревших элементов. Мы заранее отмечаем риски и рекомендуем альтернативные варианты или корректировки конструкции, чтобы избежать задержек с закупками.

Изготовление печатных плат
Мы производим голые платы по вашим спецификациям Gerber, с количеством поддерживающих слоев от 1 до 108, толщиной платы от 0,2 мм до 10,0 мм и размерами панелей до 610 мм на 1200 мм. Поверхностная обработка включает ENIG, HASL, OSP, твердое золото и иммерсионное олово/серебро.

Поиск компонентов
Мы поставляем все компоненты от авторизованных дистрибьюторов и франчайзинговых агентов. Наша сеть поставок охватывает более 20 миллионов имеющихся на складе деталей и имеет прямую интеграцию с Mouser, DigiKey и Arrow. Никакие детали «серого рынка» не используются.

Сборка печатной платы
Мы собираем с использованием SMT-размещения (включая BGA 01005 и шаг 0,3 мм), сквозной пайки и смешанной технологии сборки с селективной пайкой. Каждая из наших 8 линий SMT укладывает до 10 миллионов компонентов в течение 24 часов.

Тестирование и контроль качества
Каждая плата проходит AOI, рентгеновский контроль (для BGA и скрытых соединений), внутрисхемное тестирование, функциональное тестирование и испытание на пригорание, если это необходимо. Планы испытаний настраиваются в соответствии с вашим дизайном.

Упаковка и доставка
Платы очищаются, покрываются конформным покрытием, если указано, упаковываются в соответствии со стандартами ESD и отправляются в указанное место с полной документацией для отслеживания.

Наши технические возможности

1–108 слоев, толщина 0,2–10,0 мм.
В эту линейку входят простые двухслойные платы и сложные 50-слойные объединительные платы. Вы можете проектировать межсоединения высокой плотности для компактных устройств или толстые, жесткие платы для промышленных силовых установок, не меняя поставщиков.

Максимальный размер панели 610×1200 мм.
Большие панели улучшают использование материала, снижая стоимость одной панели при крупносерийном производстве. Эта емкость также поддерживает платы увеличенного размера, используемые в телекоммуникационном и промышленном оборудовании управления.

2,5 мил линии/пространство, минимальный размер отверстия 0,1 мм
Эти тонкие допуски обеспечивают высокую плотность маршрутизации для миниатюрных компонентов, таких как пассивные компоненты 01005 и BGA с мелким шагом. Ваши компактные конструкции остаются технологичными без ущерба для плотности прокладки маршрутов.

Контроль импеданса ±10% допуск
Точное согласование импеданса имеет решающее значение для высокоскоростных цифровых и радиочастотных цепей. Наш допуск ±10% обеспечивает целостность сигнала, уменьшая отражение и потери в линиях передачи.

Толщина меди от 0,5 до 12 унций
Большой вес меди поддерживает конструкции с сильным током, позволяя вашей плате пропускать значительный ток без перегрева. Необходим для источников питания, моторных приводов и автомобильных силовых модулей.

Расширенная материальная поддержка
Помимо FR‑4, мы предлагаем высокочастотные ламинаты (Rogers, Arlon, Taconic), материалы с высоким Tg (TU‑872, TU‑883) и подложки с низкими потерями (Panasonic M6/M7). Это позволяет выбрать материал, соответствующий вашему применению: радиочастотные характеристики, термическая стабильность или низкие диэлектрические потери.

Отрасли, которые мы обслуживаем

Сборка печатных плат «под ключ» для автомобильной и мобильной техники широко применяется в следующих областях:

Автомобильная электроника: ЭБУ, платы BMS, модули ADAS, контроллеры освещения. Наша сборка соответствует требованиям к отслеживаемости IATF 16949 и обеспечивает высоконадежные паяные соединения в средах, подверженных вибрации.

Медицинские приборы: Мониторы пациента, диагностическое оборудование, портативные инструменты. Процессы, сертифицированные по стандарту ISO 13485, обеспечивают стабильное качество и полную документацию, соответствующую нормативным требованиям.

Промышленный контроль: ПЛК, моторные приводы, источники питания, системы автоматизации. Широкий выбор толщины меди и надежный выбор материалов обеспечивают непрерывную работу в заводских условиях.

Телекоммуникации и сети: Маршрутизаторы, коммутаторы, оборудование базовых станций, оптические трансиверы. Управление импедансом и возможности большого количества слоев поддерживают целостность сигнала на высоких частотах.

Бытовая электроника и Интернет вещей: Носимые устройства, устройства умного дома, беспроводные модули. Точное размещение и быстрый цикл обработки обеспечивают быстрые циклы разработки продукта.

Как сборка «под ключ» упрощает ваше производство?

Вместо управления фрагментированной цепочкой поставок наша сборка печатных плат «под ключ» для автомобильной и мобильной техники предоставляет вам единый интегрированный рабочий процесс. Вот что это означает на практике:

Нет отдельной квалификации поставщика
Мы управляем всеми нижестоящими поставщиками. Вы квалифицируете Fanway один раз, а не каждого производителя печатных плат и дистрибьютора компонентов индивидуально.

Отсутствие складских запасов компонентов
Мы держим запасы компонентов. Вам не нужны складские помещения или капитал, связанный с резервным запасом для прототипов или производства.

Не гонитесь за несколькими обновлениями статуса
Ваш менеджер проекта предоставляет консолидированные отчеты о ходе работы. Один статусный звонок охватывает все: изготовление печатных плат, поставку компонентов, сборку, тестирование и доставку.

Никаких согласований возврата или доработок
Если возникает проблема, мы решаем ее комплексно. Нет необходимости определять, является ли причиной проблемы поставщик печатной платы, поставщик компонентов или сборочная линия — решение лежит на нас.

Вопросы и ответы

Вопрос: Какие файлы мне нужны для запуска проекта под ключ?
О: Вам потребуются файлы Gerber (или данные САПР), полная спецификация с номерами деталей производителя и их количеством, а также файл координат для выбора и размещения. Сборочные чертежи и спецификации испытаний не являются обязательными, но рекомендуются.

Вопрос: Сколько времени занимает сборка под ключ?
О: Прототипы со стандартными компонентами доставляются в течение 24 часов. Объемные заказы обычно занимают от 10 до 20 рабочих дней, в зависимости от времени изготовления компонентов и сложности платы. Возможны ускоренные варианты.

Вопрос: Вы приобретаете компоненты только у авторизованных каналов?
А: Да. Мы закупаем продукцию исключительно у авторизованных дистрибьюторов (Mouser, DigiKey, Arrow и т. д.) и агентов, работающих по франшизе. Все компоненты прослеживаются от оригинальных производителей. Никакие «серые» или контрафактные детали не принимаются.

Вопрос: Что произойдет, если компонент устарел или имеет длительный срок поставки?
О: Во время проверки спецификации мы отмечаем устаревшие компоненты или компоненты с длительным сроком поставки и рекомендуем альтернативы. Мы работаем с вами над утверждением замен до начала поиска поставщиков, чтобы производство не задерживалось.

Вопрос: Какие тесты вы проводите?
О: Тестирование включает в себя AOI, рентгеновский контроль BGA, внутрисхемное тестирование, функциональное тестирование и приработку. План испытаний адаптируется к вашим требованиям к проектированию. Мы не применяем универсальную стратегию тестирования.

В: Существует ли минимальный объем заказа?
О: Нет. Мы принимаем заказы от 1 шт. на прототипы. Объемные заказы варьируются от небольших партий до крупносерийных производственных партий.

Готовы упростить производство печатных плат? Отправьте файлы Gerber и спецификацию нашей команде инженеров. Мы предоставим комплексное ценовое предложение и обзор DFM в течение 24 часов.
