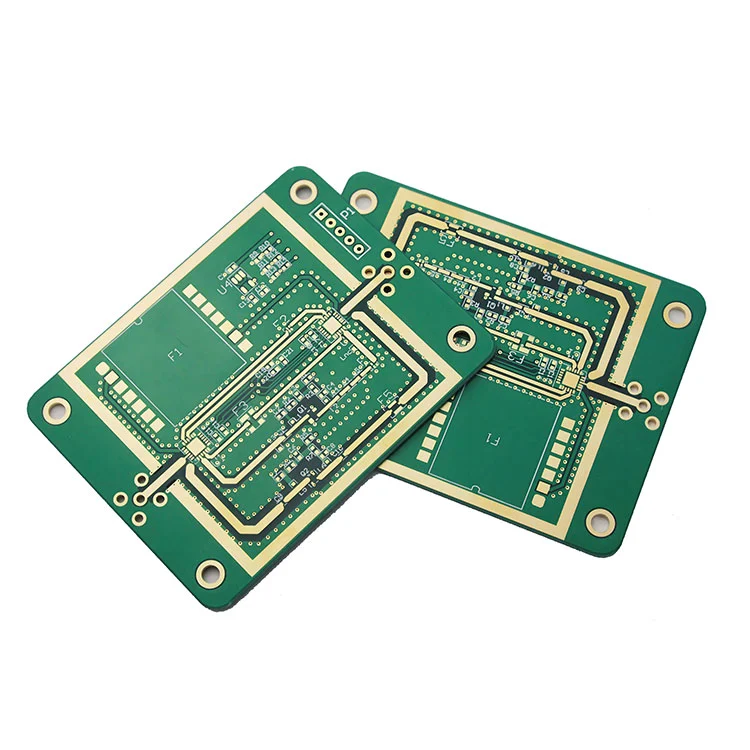

Высокочастотная печатная платаЭта технология необходима для современных радиочастотных, микроволновых и высокоскоростных цифровых систем, работающих в диапазоне ГГц. По мере увеличения частот потери сигнала, несоответствие импедансов и электромагнитные помехи становятся критическими проблемами проектирования. В этом подробном руководстве объясняется, как высокочастотная печатная плата улучшает целостность сигнала, рассматриваются материалы, стратегии проектирования, производственные процессы, факторы стоимости и практические решения распространенных инженерных проблем. Независимо от того, разрабатываете ли вы модули 5G, автомобильные радары, спутниковые системы или устройства высокоскоростной связи, в этой статье представлены четкие технические сведения, которые помогут вам добиться стабильной и надежной работы.
Высокочастотная печатная плата спроектирована для надежной работы на частотах, обычно выше 500 МГц и часто простирающихся до нескольких ГГц. На этих уровнях даже небольшие изменения диэлектрических свойств, шероховатости меди и геометрии дорожек могут существенно повлиять на поведение схемы.
В отличие от обычных плат, конструкции высокочастотных печатных плат требуют материалов с низкими потерями, строго контролируемого импеданса и точных производственных допусков для обеспечения предсказуемой передачи сигнала.
По мере увеличения частоты:
Технология высокочастотных печатных плат решает эти проблемы, сочетая передовые материалы с оптимизированными методологиями проектирования.
| Материал | Диэлектрическая проницаемость (Дк) | Тангенс потерь (Df) | Приложение |
|---|---|---|---|
| Модифицированный ФР-4 | 4,2–4,5 | 0,015–0,02 | Конструкции с более низким ГГц |
| Роджерс Ламинат | 2,2–3,5 | 0,0009–0,003 | РФ и микроволновая печь |
| на основе ПТФЭ | 2,0–2,5 | Ультра-низкий | Спутник и радар |
| Углеводородная керамика | 3,0–3,5 | Низкий | Автомобильный радар 77 ГГц |
Такие производители, как Shenzhen Fanway Technology Co., Ltd, перед производством тщательно проверяют диэлектрическую стабильность и консистенцию.
Эффективная конструкция стека улучшает экранирование и целостность сигнала.
| Слой | Функция |
|---|---|
| Вершина | Маршрутизация радиочастотного сигнала |
| Внутренний 1 | Земляной самолет |
| Внутренний 2 | Силовой самолет |
| Нижний | Экранирование/вторичные сигналы |
Правильная привязка к земле сводит к минимуму электромагнитные помехи и улучшает согласованность импеданса.
Производство высокочастотных печатных плат требует:
Шэньчжэнь Fanway Technology Co., Ltd. осуществляет строгий контроль процесса для обеспечения стабильных электрических характеристик всех партий.
Факторы затрат включают выбор материала, количество слоев, допуск по сопротивлению и сложность тестирования. Гибридные конструкции, сочетающие радиочастотные материалы со стандартными сердечниками, позволяют сбалансировать стоимость и производительность.
Оценивать:
Шэньчжэнь Fanway Technology Co., Ltd. предоставляет комплексные решения для производства высокочастотных печатных плат, включая гибридные платы из нескольких материалов, прецизионный контроль импеданса, быстрое прототипирование и строгие процедуры тестирования. Их команда инженеров поддерживает клиентов от анализа проекта до массового производства, обеспечивая стабильную производительность в приложениях ГГц.
В1: На какой частоте следует рассматривать материалы для высокочастотных печатных плат?
Обычно выше 500 МГц, особенно при работе в диапазонах нескольких ГГц.
В2: Может ли стандарт FR-4 работать с радиочастотными приложениями?
Только ограниченные низкочастотные конструкции; для лучшей стабильности предпочтительны специальные радиочастотные материалы.
В3: Какой параметр является наиболее важным?
Тангенс потерь (Df) существенно влияет на затухание сигнала.
Вопрос 4: Как уменьшить отражение сигнала?
Обеспечьте точный контроль импеданса и правильную конструкцию стека.
В5: Как я могу начать свой проект?
Проконсультируйтесь с опытным производителем, чтобы просмотреть проектные файлы перед изготовлением.
Высокочастотная печатная плата играет решающую роль в поддержании целостности сигнала, минимизации потерь и обеспечении стабильной работы в современных системах ГГц. От выбора материала до точности изготовления — каждая деталь имеет значение.
Если вам нужна надежная и высокопроизводительная поддержка при производстве высокочастотных печатных плат,Шэньчжэнь Fanway Technology Co., Ltd.готов предоставить экспертное руководство и совершенство производства.
У вас в разработке новый РФ или высокоскоростной проект?КонтактСвяжитесь с нами сегодня, чтобы обсудить ваши технические требования и получить индивидуальное решение для ваших потребностей в высокочастотных печатных платах.
